โมให้ดีกันเยอะแล้ว มาม๊ะ....มาโมให้"เจ๊ง"กันดีกว่า

[keang]

อ๋อพอเข้าใจแล้ว ครับ ว่าไฟ DC ผ่านบริดจ์ไม่ได้
ต้องต่อแบบ AC แปลงเป็นDC ไฟถึงจะผ่านได้

ไฟDCผ่านไดโอดเป็นตัวๆ(หรือแบบบริดจ์ไดโอดสำเร็จรูป)ได้ครับ แต่ในเมื่อมันเป็นไฟDCอยู่แล้วจะให้มันผ่านไดโอดเพื่ออะไร

ส่วนเรื่องหม้อแปลงในวงจร เค้าใช้ขาไฟออกเป็น110หรือ220Vac ก็เพื่อเอาไปใช้แทนไฟบ้าน เช่น เอาไปต่อกับหลอดไฟบ้านได้เลยโดยตรง
แต่ถ้าเราจะใช้ขาไฟออกเป็น18หรือ24Vacก็ได้ ก็อยู่ที่เราเลือกใช้หม้อแปลง


ผมว่า คุณเสือพูดถึงการทำงานของไอซี,ทรานซิสเตอร์,มอสเฟท น่าจะเป็นเพราะว่าสับสนในส่วนของการทำงานแปลงไฟDCเป็นAC

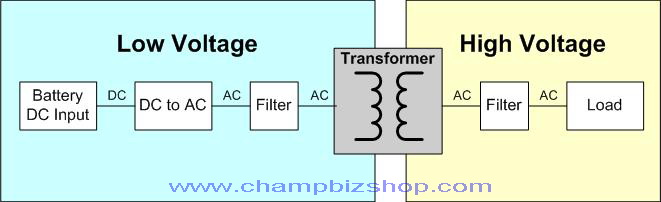

ไฟDC > วงจรแปลงไฟDCให้เป็นAC ด้วยการแปลงไฟเป็นSinewave > หม้อแปลง > โหลด

ลองดูรูปบล็อคไดอแกรมการทำงานครับ (ไม่ตรงซะทีเดียว แต่คล้ายๆกัน)

[pluanant]

^
ผ่านกลับเข้าบริดจ์ไดโอดไม่ได้เป็น AC หรือครับ
ผมเข้าใจว่ามันมันเป็นAC....ถ้าจะเข้าใจผิดอีกแล้วผม...555+

อ๋อพอเข้าใจแล้ว ครับ ว่าไฟ DC ผ่านบริดจ์ไม่ได้
ต้องต่อแบบ AC แปลงเป็นDC ไฟถึงจะผ่านได้
-----------

จากาพนี้ถ้าบริดจ์ตัวแรก
เราเอาไฟ DC + เข้าบริดจ์-
เราเอาไฟ DC - เข้าบริดจ์-+
ไฟก็ผ่านได้แล้ว แต่มันจะช๊อตมั๊ยครับนี่

ผมว่ามันทำไม่ได้น่ะครับเพราะไดโอดบริทใช้แปลง ac>dc แต่ไม่สามารถแปลง dc>ac
หน้าที่ diod คือคุมทิศทางการไหลของกระแสครับ เราใช้ประโยชน์ในบริทสร้างdcจากคุมให้กระแสบวกไหลเส้นหนึ่งกระแสลบไหลเส้นหนึ่งแล้วก็ไดโอดในทิศตรงข้ามจะมีความต้านทานสูงมากโดยในdcหากใส่ไดโอดผิดขั้วจะเป็นopen circuitซึ่งในภาพของพี่เสือต่อผิดอยู่รตับและหากต่อให้ไหลผ่านหม้อแปลงก็ไม่ทำงานเพราะไฟเป็นdcครับ

[dracoV]

จากาพนี้ถ้าบริดจ์ตัวแรก
เราเอาไฟ DC + เข้าบริดจ์-
เราเอาไฟ DC - เข้าบริดจ์-+
ไฟก็ผ่านได้แล้ว แต่มันจะช๊อตมั๊ยครับนี่

บึ้มครับ เอ๊ย ช๊อตครับ

วิธีดูไดโอดง่ายๆ จากสัญลักษณ์ การทำงานก็ ขีดก็เหมือนฝา สามเหลี่ยมเหมือนถ้วย ไฟบวกเป็นน้ำ แต่ฝากับถ้วยจะรั่วได้ทางเดียว
หรือดูทิศทางการไหลของไฟ สามเหลี่ยมก็เหมือนหัวลูกศรชี้น่ะครับ

[tiger X-fi]

[ManiacMaew]

ช่วงนี้ผีอิเล็คตรอนหลอก (จริงๆมันคงมีวิทยาศาสตร์แหล่ะ แต่ผมไม่เข้าใจถึงขั้นอธิบายได้)

ปวดกะบาลอยู่หลายวัน ว่าทำไมฟังเพลงไม่เพราะ โทษนู้นโทษนี้ โทษหูตัวเองบ้างก็มี
นึกได้ว่า วันก่อน ถอดปลั๊กลำโพงไปเสียบอย่างอื่น พอตอนเสียบกลับดันเสียบกลับอีกทาง
เลยไปกลับทางปลั๊กลำโพง(ปลั๊ก2ตาธรรมดา)

คือเสียบ2ทางนี้มันต่างกันยังไง
มีทางหนึ่ง ที่เสียบแล้วเสียงมันจะพุ่งมาด้านหน้าหน่อย มิติด้านลึกจะด้อยกว่าหน่อย ได้ความสดมาแทน
อีกทาง มิติด้านลึกดีกว่า แต่เสียงบางเสียงจะฟังดูถอยๆ
จุดสังเกตอีกอย่างคือ เวลาเดินไปมาในห้องไม่ได้อยู่หน้าลำโพง แบบที่เสียบแล้วเสียงพุ่งหน่อยๆ เหมือนเสียงมันจะกระจุกอยู่ตรงนั้นแหล่ะ ไม่แผ่ออกมาเต็มที่ ฟังแล้วเหมือนอั้นๆ
แบบที่มิติด้านลึกดีกว่า เวลาไม่ได้อยู่หน้าลำโพง จะรู้สึกว่ามันมาเต็มที่กว่า ไม่กระจุกอยู่ตรงหน้าลำโพง

มันไม่ได้ต่างมากมายแบบว่าเปลี่ยนลำโพงหรอก แต่ตอนเดินไปมาในห้องเนี้ยแหล่ะ มันรู้สึกได้ ว่าอะไรมันหายไป
ซึ่งผมก็ฟังแบบนั้นบ่อยด้วย ไม่ได้อยู่หน้าลำโพงตลอด

[keang]

ที่คุณManiacMaewเล่ามา ผมว่าปัญหาน่าจะอยู่ที่ตัวคุณเองยังไม่มั่นใจว่า ถ้าต่อถูกทิศทางจริงๆเสียงและมิติเวทีเสียงมันจะต้องเป็นแบบไหน

พอไม่แน่ใจ พอลังเล มันเลยเกิดความไม่แน่ใจ แบบนี้ใช่หรือไม่ใช่ ตรูต้องยึดหลักสังเกตุแบบไหนกันแน่
พอมีหลายๆเครื่องหลายๆชิ้นมาต่อร่วมกัน มันเลยเกิดความรู้สึก "เฮ้ยยย....มันต้องต่อแบบไหนกันแน่ฟ่ะ"

[ManiacMaew]

เมื่อก่อนเวลาเทสกับลำโพง สังเกตด้านลึกไม่ค่อยออกครับ

-------

วงจรไฮบริดจ์แอมป์หูฟังหลอดที่เห็นในเน็ท ทำไมมีแต่ หลอด+mosfet กับ หลอด+opamp
ยังไม่เจอหลอด + tr bipolarเลย หรือเสียงมันไม่เข้ากัน


-------

นอนไม่หลับนั่งไล่วงจรเล่น
หาเบอร์ic switching ในforteเจอแล้วว่าอะไร

[teptop]

พึ่งโมเสร็จแล้วครับ แต่มีปัญหาคือ เสียงดังบ้าง เบาบ้าง เพี้ยนบ้างต้องถอดเข้าถอดออกหลายครั้งเลยครับ

ปัญหาล่าสุดตอนนี้คือsat ดังข้างเดียว ไม่รู้ว่า ic ขับsat อีกข้างจะขาดหรือปล่าว แต่ก็ไม่ได้ทำอะไรให้ซ๊อตจนทำให้ขาดน่ะครับ แค่เอาซีแบบไร้ขั่ว (C104,0.001) ต่อคร่อมแค่นั้นเอง (มันจะทำให้ขาดได้ไหมครับ)

ผ่านไป 2วันแล้วครับ ยังไม่ได้ฟังเลย จนปัญญาจริงๆครับ เดียวกะเอาอุปกรณ์ตัวเก่าใส่กลับเหมือนเดิมก่อน แล้วค่อยไล่ดูอีกที่

การโมไม่ใช่ง่ายๆเลย


[carbon_za]

ลองเช็คแผงปริ้นดูดีๆครับ ว่าบัดกรีแน่นหมดหรือเปล่า ในตู้ซัพมันมีพวกลมและแรงสั่นสะเทือน อาจจะทำให้อะไหล่สั่นคลอนได้ครับ

[tiger X-fi]

เท่าที่เห็นแล้วรู้สึกว่าขาดไปคือ แผ่นไมก้ากับบุทรองน๊อต สำหรับ IC ครับ

[teptop]

เท่าที่เห็นแล้วรู้สึกว่าขาดไปคือ แผ่นไมก้ากับบุทรองน๊อต สำหรับ IC ครับ

แผ่นไมก้าผมใช้อันเก่าครับพี่เสือ

ผมสงสัย 2 จุด ครับ ว่าจุดไหนมีผลกับเสียงมากกว่ากัน

จุดแรก C อันเก่า ไม่ทราบยี้ห้อ ค่า 10uf 50V ผมใส่ Nichicon Muse ค่า 22uF/50V =(ค่าไมโครเยอะกว่ามีผลกับเสียงไหมครับ)

จุดที่สอง ซีไร้ขั่ว ที่คร่อมขา C 15000/50V ตัวเดิมเป็นเซรามิคสีเหลืองๆ เขียนว่า104 (น่าจะเป็นค่า0.1) ผมใส่Wima 0.001 จะมีผลกับเสียงไหมครับ

เพราะตอนนี้รู้สึกกลางออกมาค่อนข้างดี (แหลมพุ่ง) แต่แบสจะหายๆไปนิดหน่อย ขนาดปรับสุด ยังนิ่มๆอยู่ ไม่เหมือนแต่ก่อนปรับสุดนี้กระแทกกระทันมาก

[carbon_za]

C ค่า 22uf กับ 10uf ถ้าอยู่ตรง R 680ohm ใส่ค่าน้อยเสียงจะกระฉับกระเฉงรายละเอียดดี แต่เนื้อเสียงจะบาง ใสค่าเยอะเสียงจะมีเนื้อออกอืดๆไปเรื่อยตามค่าที่ใช้เยอะขึ้น

C Nichicon Muse ตัวสีเขียวออกแนวโปร่งใสรายละเอียดดี อย่างหวังเรื่องเนื้อเสียงกลางกับเบสครับ เสียงมันบาง

[tiger X-fi]

Indeed Headphone amplifiers






เบื้องต้นลองฟังเสียง ค่นข้างโอมากครับ...โทนต่ำทิ้งตัวดี แต่ยังออกบวมเบลอๆหน่อย
เสียงร้องออกแหลมไปนิด
ดูโครงสร้างก็ค่อนข้างโอครับ
มอสเฟส เป็น510 ร้อนมากเร่งจัดนี่นี่มือแตะไม่ได้เลย เค้าก็เลยจั๊ม2ตัวต่อกัน ใช้น๊อตต่อ(เข้าใจคิดดี)
หม้อแปลงทีแรกคิดว่าSwitching น่าจะไร้เรี่ยวแรง แต่ไม่เป็นอย่างที่คิด...เสียงมีเนื้อมีหนังดี
(อาจเป็นที่ปลั๊กไฟผมด้วย) จุดนี่เลยผ่านไม่ทำใหม่
จุดที่จะทำคงมีแต่ C output 1000uf ที่น่าเปลี่ยน
กับเอา 0.1uf ไบแคป C filter น่าจะพอแล้ว

[ManiacMaew]

^^^^
ลองเล่นอะไรมั้ย
ยังไม่ต้องหาอะไหล่ใหม่ ใช้ของเดิม
ถอดwima ที่ขนานอยู่ออก แล้วลองฟังเสียง รอบที่1
ใส่wimaกลับเข้าไป แต่ ใส่แบบต่อตูดelectrolyte สังเกตรอบที่2

แต่ละรอบจริงๆ ไม่จำเป็นต้องเบิร์นเท่าไร เพราะอะไหล่เดิมหมด แต่อาจจะต้องเบิร์นตะกั่วที่บัดกรีเข้าไปใหม่หน่อย
จะได้ทดลองสิ่งที่คุณkeang เคยพูดไว้บ่อยๆ

[LoveHifi]

แผ่นไมก้าผมใช้อันเก่าครับพี่เสือ

ผมสงสัย 2 จุด ครับ ว่าจุดไหนมีผลกับเสียงมากกว่ากัน
[ATTACH=CONFIG]1642661[/ATTACH]

จุดแรก C อันเก่า ไม่ทราบยี้ห้อ ค่า 10uf 50V ผมใส่ Nichicon Muse ค่า 22uF/50V =(ค่าไมโครเยอะกว่ามีผลกับเสียงไหมครับ)

จุดที่สอง ซีไร้ขั่ว ที่คร่อมขา C 15000/50V ตัวเดิมเป็นเซรามิคสีเหลืองๆ เขียนว่า104 (น่าจะเป็นค่า0.1) ผมใส่Wima 0.001 จะมีผลกับเสียงไหมครับ

เพราะตอนนี้รู้สึกกลางออกมาค่อนข้างดี (แหลมพุ่ง) แต่แบสจะหายๆไปนิดหน่อย ขนาดปรับสุด ยังนิ่มๆอยู่ ไม่เหมือนแต่ก่อนปรับสุดนี้กระแทกกระทันมาก

น่าจะถ่ายรูปชัดๆ ด้านหน้า-หลังปริ้นให้เห็นว่าทำอะไรไปบ้างนะครับ
