D.I.Y.ตอน เครื่องขยายเสียง

[fenderfree]

รบกวนสอบถามน้าๆ เอ้ยย พี่ๆ หน่อยครับเรื่องไฟบ้าน ใครมีแบบวงจรไฟบ้านแบบ "สมบูรณ์แบบ" บ้างมั้ยครับ เอาแบบครบๆเลย พอดีมีโครงการนิดหน่อย ขอบคุณครับ

[carbon_za]

ขอถามหน่อยครับ

แม่เหล็กลำโพงนี่ใช้นานๆนี่หมดจะเริ่มหมดสภาพหรือเปล่าครับ แล้วเครื่องชาร์จแม่งเหล็กเป็นยังไงครับ

เวลาชาร์จนี่ต้อง ชาร์จผ่านแม่เหล็กโดยตรง หรือ ผ่านขั่วลำโพงก็ได้ครับ

http://sound.westhost.com/clocks/magnet-charger.html

[Sumomo]

ลองเอานี่ไปอ่านดูครับ

http://www.mtec.or.th/index.php/2013...09-39-49/1407-

แม่เหล็กที่หมดพลังได้ก็แม่เหล็ก ferrite หรือแม่เหล็ก Ceramic แต่เดี๋ยวนี้ตัวดีๆใช้Neodimiumหมดแล้วมั้งครับ

[m shifu]

แม่เหล็กที่ตูดลำโพงนี่ ยังไม่เคยเจอว่าจะดูดน้อยลงครับ
เห็นบางคนบอกของเค้า 84 ปีละ ก็ยังใช้ได้นะ

[carbon_za]

แม่เหล็กที่ตูดลำโพงนี่ ยังไม่เคยเจอว่าจะดูดน้อยลงครับ
เห็นบางคนบอกของเค้า 84 ปีละ ก็ยังใช้ได้นะ

ถ้าผมอยากให้แม่เหล็กลำโพงมีความแรงของแม่เหล็กเพิ่ม ผมเอาไปชาร์จให้มันเต็มได้ใช่ไหมครับ

[tiger X-fi]

รบกวนสอบถามน้าๆ เอ้ยย พี่ๆ หน่อยครับเรื่องไฟบ้าน ใครมีแบบวงจรไฟบ้านแบบ "สมบูรณ์แบบ" บ้างมั้ยครับ เอาแบบครบๆเลย พอดีมีโครงการนิดหน่อย ขอบคุณครับ

ไม่เข้าใจครับ ผังเดินไฟบ้าน หรือ อะไร
isolation transformer
Voltage Stabilizer
AC filter
DC blockers
Uninterruptible power supply (ups)

[m shifu]

ถ้าผมอยากให้แม่เหล็กลำโพงมีความแรงของแม่เหล็กเพิ่ม ผมเอาไปชาร์จให้มันเต็มได้ใช่ไหมครับ

เข้าใจว่ามันไม่น่าจะทำให้แรงขึ้นได้ (แบบมีนัยสำคัญ)
เพราะมันอิ่มตัวแล้วอ่ะครับ

[fenderfree]

สร้างบ้านหนึ่งหลัง 2 ชั้น ต้องมีอะไรบ้างครับ

ไม่เข้าใจครับ ผังเดินไฟบ้าน หรือ อะไร
isolation transformer
Voltage Stabilizer
AC filter
DC blockers
Uninterruptible power supply (ups)

[tiger X-fi]

ู^
ก็ปกติครับ คัตเอ้า เบรคเกอร์ ฟิวส์ แยกเป็นชั้นละชุดก็ได้ครับ
---------------
แบบระบบไฟฟ้าเบื้องต้น
http://montri.rmutl.ac.th/old/tranning/p01.pdf

[fenderfree]

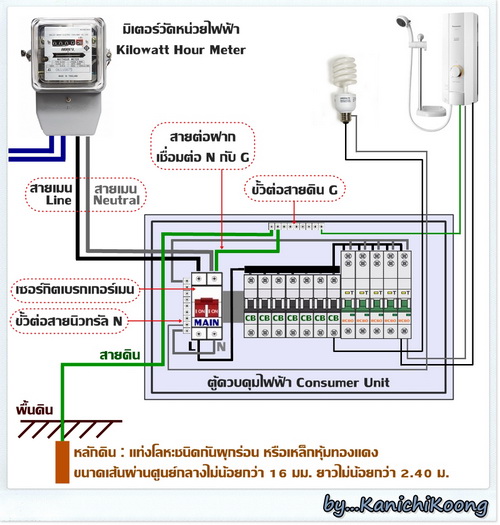

ว่าจะใช้ตู้ consumer สำเร็จมีแค่ เมนเบรคเกอร์ กับ ลูกเซอร์กิตย่อย ต่อกราวด์ด้วย กันไฟดูดไม่เอา(ยุ่งยากไม่มีช่างคอยเฝ้า) แล้วต้องมีอะไรอีกมั้ยครับ
แล้วถ้าเป็นสองชั้น เราต้องมี เบรคเกอร์หลักอีกชุดมั้ย ถ้าเราแยกตู้ consumer แล้วใช้พ่วงกันน่ะว่างๆ เดี๋ยวผมเขียนแปลนแปปนะ

ู^
ก็ปกติครับ คัตเอ้า เบรคเกอร์ ฟิวส์ แยกเป็นชั้นละชุดก็ได้ครับ
---------------
แบบระบบไฟฟ้าเบื้องต้น
http://montri.rmutl.ac.th/old/tranning/p01.pdf

[tiger X-fi]

แยกเป็น 2ตู้ ดึงเมนตัวที่2 จากคัทเอ้า ตัวแรกครับ
-----------

[fenderfree]

ขอบคุณครับพี่เสือ แล้ว พอจะมีใครทราบวิธีการสร้าง "สายล่อฟ้า" บ้างมั้ยครับ

[ManiacMaew]

อ่ะ พอได้จุดแล้ว ต่อไปก็ลอง
- Isolate input ground ให้แยกกราวด์ input(จาก RCA) ออกมา อย่าไปต่อที่ตัว/ใกล้ volume อาจเอาไปต่อจุดรวมกราวด์จุดอื่น***งไป
หรือ ใช้ R wirewound 10 ohm ขนานด้วย C X2 0.1uF มาคั่น input ground กับ system ground(จุดรวมกราวด์)

- ลดการใช้ terminal/connector ต่างๆ

@คุณแมว
แนวโน้มดีขึ้นเรื่อยๆ
แต่ ก็ยังคงแนะนำเหมือนเดิม ลอง Isolate input ground ดูครับ

-ลองลดระยะสายลงนิดหนึ่ง ลดterminalไม่ได้เลยเพราะเดี๊ยวจะทดลองหลายอย่าง แหะๆ - -.
-เอาRค่าประมาณ10โอห์ม น่าจะwirewoundน่ะ ตัวเขียวๆใหญ่ๆ ไซส์ประมาณ2-3watt c แบบx2ที่มีอยู่ค่า1.5nfเอง เลยเอาไปขนานกับwima 0.1/630Vdc แทน
ไปลงกราวน์powerบนบอร์ดหลอด(ยังไม่รู้จะจัดสตาร์กราว์ยังไง)

สัญญาณวิทยุรบกวนลดลงเบามาก ยังไม่เท่าแบบไม่มีโวลุ่ม
แต่เอาเป็นว่าแค่นี้ก็ไม่รบกวนการทดลองแล้ว

--------

@ fenderfree จุดลงหลักดินหาจุดที่ดินมันชื้นๆหน่อยน่ะ

[tiger X-fi]

ว่าจะทำแอมป์หู+ปรี
เลยทำกล่องก่อนดีกว่า



สวยสุดๆ...
--------------
ปลอกสายใยแก้วเคลือบซิลิโคน

สำหรับกล่องโลหะ มีการร้อยสาย
เช่นวางหม้อแปลงไว้บน แล้วร้อยสายลงล่าง
ใช้พวกนี้มาสวมอีกชั้นจะป้องกันสายถลอกได้

[ManiacMaew]

กลุ้มแหล่ะ ปรีหลอดลองหาทางใส่buffer buf634กลับไป
แนวเสียงของหลอดหายไปเกือบครึ่ง ได้ของbufferมาแทน

จะใส่หรือไม่ใส่bufferดีเนี้ย แต่ก็ยังอยากให้มันต่อหูฟังแล้วมีเรี่ยวแรงขับได้สบายๆ เพื่อเปลี่ยนไปใช้หูฟังขับยากๆ
