UPSแบตเสื่อม เอามายัดรถซะ....

[จอมยุทธ]

UPSเก่าๆ ตัวนี้เพื่อนให้มาครับ เสียบปลั๊กลองดูก็ปกติดี แต่แบตเสื่อม ราคาแบตใหม่ 600-800฿ เลยไม่เอาดีกว่า
แนวคิดใหม่ก็บังเกิด เอาไปยัดรถดีกว่า ใว้แปลงไฟรถเป็นไฟบ้าน เพื่อที่จะเอา ลำโพง 2.1 ไปเสียบ มันเหลือใช้น่ะ เนื่องจาก ยังใช้วิทยุเดิมๆติดรถต่อลำโพง4ตัวอยู่เลย ไม่มีแอมป์ขับ

[จอมยุทธ]

รูปการทำแบบละเอียดไม่มีนะครับ ต้องขออภัยด้วย เนื่องจากตอนทำ มือนึงถือไขควง อีกมือถือแก้ว เลยไม่มีมือถือกล้อง...อิอิ

วิธีการคือ
1.เตรียมUPS
1.1เปิดฝาเครื่องเอาเก่าแบตออก เก็บใว้ก็หนักเครื่องเปล่าๆ แล้วต่อสายยาวๆออกไปนอกเครื่อง
1.2ใช้หัวแร้ง จี้บัซเซอร์ออกแล้วปิดฝา

บัซเซอร์ (Buzzer ) คือลำโพงแบบแม่เหล็กหรือ แบบเปียโซที่มีวงจรกำเนิดความถี่ (oscillator ) อยู่ภายในตัว เมื่อป้อนแรงดันสามารถกำเนิดเสียงได้ด้วยตัวเอง แต่ไม่สามารถเปลี่ยนความถี่ของเสียงได้

ดูขั้นตอนโดยละเอียดที่นี่ http://www.binthai.com/fly/ups.htm
2.เดินสายไฟจากแบตรถไปท้ายรถ ผ่านฟิวแล้วเข้ารีเลย์
3.เดินสายรีโมทจากวิทยุไปเข้ารีเลย์ เพื่อใช้สั่งเปิด/ปิดไฟเข้า UPSโดยตรง
4.เดินสายออกจากรีเลย์ เข้าUPS ต่อปลั๊กลำโพงรอใว้แล้ว ลำโพงก็ต่อสัญญาณเสียงแล้ว
รูปตัวอย่างการต่อรีเลย์ ขา87 ไปเข้าUPSนะครับ

ใช้แบบ4หรือ5ขาก็ได้ ขาตรงกลางไม่ได้ใช้...


5.ทดสอบเปิดวิทยุ มันก็จะสั่งรีเลย์สับสวิทเพื่อจ่ายไฟ12Vให้ PSU แล้วแปลงเป็น 220V เข้าลำโพงครับ

[จอมยุทธ]

จอง3
ตามหลักการ ถ้าแบตรถหมด
เมื่อเสียบปลั๊ก UPS มันก็จะต้องชาร์ตเข้าแบตใช่ไหม...(ยังไม่เคยลอง)
...2in1 เลยนะเนี้ย

เพิ่มเติมครับ

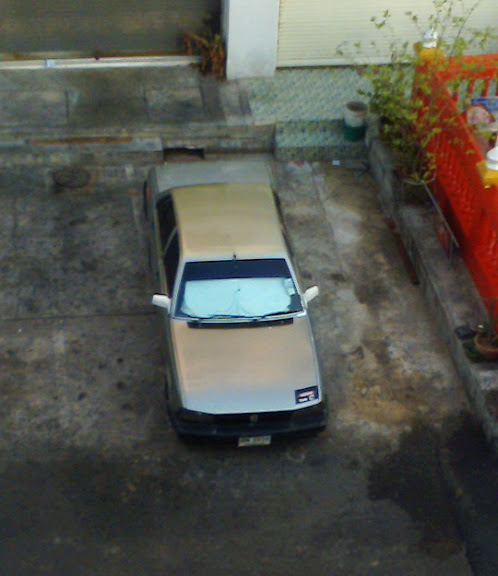

เหยื่อของเรา
เปอโยต์ 505 เครื่อง1JZ GE ได้มาประมาณปีนึง
แบต3K 65amp เปลี่ยนมาไม่ถึง5เดือน

-เดินสาย+12V จากแบตผ่านฟิวไปท้ายรถ พอดีว่าเจ้าของเดิมทำใว้ให้แล้ว น่าจะใว้ต่อกะแอมป์



-สายทีไปหลังรถผ่านฟิว เข้ารีเลย์ เข้าUPS
มัดใว้แบบง่ายๆก่อน หาที่เหมาะๆแล้วค่อยยึดใหม่
รูข้างๆเจ้าของเดิมคงงัดแอมป์ออกไปอะนะ เหลือใว้แต่สายไฟ/สายลำโพง



-ซับบ้านเพิ่มเสียงเบสได้กำลังดี วางใว้ตรงพื้นที่นั่งหลัง ส่วนลำโพงข้างสองตัว ยัดใว้ใต้เบาะ



ทดสอบเปิดเล่นตอนดับเครื่องเกิน1ชั่วโมง แรงดันไฟดี สตาร์ทได้ตามปกติ
เปิดตอนรถวิ่งก็ดังปกติดีไม่มีปัญหาครับ

สรุปค่าใช้จ่ายค่าอุปกรณ์ =0฿ เนื่องจากเป็นของเหลือใช้ทั้งหมด UPS(แบตเสื่อม)+ลำโพง เพื่อนให้มา...อิอิ
อุปกรณ์และเครื่องมือก็มีอยู่แล้ว
แต่มีค่าเหล้ายานิดๆหน่อยๆ เวลาถือหัวแร้งมือจะได้นิ่งๆ ...555

หากมีข้อเสนอแนะก็เชิญได้เต็มที่ครับ ผมจะได้เอาไปปรับปรุงต่อไป...

[visionnet]

มารอดูด้วยคร้าบบบ

[skyliner]

ของผมไฟ ไม่เข้า ups เลยไม่รู้พังไปแล้วอ่ะเปล่าครับ อยากเห็นบ้าง

[thaisofter]

รอ

[จอมยุทธ]

ตอนนี้ยัดไปเรียบร้อยแล้วครับ ใช้การได้ดี เดี๋ยว ส.-อา. ถ่ายรูปมาให้ดู
ดีกว่าซื้อบาซูก้า หรือ เบสบ๊อกซ์ซะอีก...อิอิ ที่ดูๆมาราคามันตั้ง 1500-4500 ฿ แนะ

ของผมไฟ ไม่เข้า ups เลยไม่รู้พังไปแล้วอ่ะเปล่าครับ อยากเห็นบ้าง

เช็คฟิวดูหรือยังครับ มันมีฟิวอยู่สองตัว
1.ฟิวไฟ220V อยู่ที่หลังเครื่อง
2.ฟิว12V อยู่บนแผงวงจรครับ

[ranti]

สนับสนุนเต็มที่ แต่ผมขี้แต่มอเตอรืไซค์ สงสัยคงต้องทำแล้วเอาเชือกมัดพ่วงท้ายไป....

[yonprawes]

รอรูปอ่า

[ball_metal]

รอชม

[Benz_36]

น่าลองแฮะ
มีซาก UPS แบ็ตเสื่อมอยู่พอดีเลย
อยากดูขั้นตอนแบบละเอียดอ่ะครับ

[จอมยุทธ]

สนับสนุนเต็มที่ แต่ผมขี้แต่มอเตอรืไซค์ สงสัยคงต้องทำแล้วเอาเชือกมัดพ่วงท้ายไป....

มอเตอร์ไซด์แนะนำทำเป็นปลั๊กจะได้ถอดเก็บง่ายๆ เอาไปเป็นอุปกรณ์ช๊อตปลาก็ดี มอไซด์เข้าถึงพื้นที่ได้ดีอยู่แล้ว..อิอิ

รอรูปอ่า

ลงแล้ว

รอชม

ลงแล้ว

น่าลองแฮะ
มีซาก UPS แบ็ตเสื่อมอยู่พอดีเลย
อยากดูขั้นตอนแบบละเอียดอ่ะครับ

เอาแบบคราวๆแล้วกันนะครับ
ขั้นตอนการทำก็ง่ายๆ..

[จอมยุทธ]

เจอกระทู้ที่ทำอย่างละเอียดแล้วครับ ดูที่นี่เลย
http://www.binthai.com/fly/ups.htm

ไม่เข้าใจตรงไหนถามมาแล้วกันครับ เดี๋ยวตอบให้

[MXdeFunk]

แจ๋วครับ ใช้ของคุ้มค่าดีจังเลย

[dukdikza]

เป็นไอเดียที่เจ๋งเลยครับ ผมอยากถามนอกเรื่องนิดนึง

พอดีว่าผมมี UPS ที่แบตเสื่อมไปแล้ว 2-3 ตัว กำลังจะซื้อแบตตใหม่มาใส่ แล้วเกิดไอเดียว่าเครื่องเดียวแต่เราใส่แบตสัก2-3ลูกได้มั้ย
เท่าที่สอบถามมาว่าใส่ได้ แต่ต้องต่อแบบขนาน ซึ่งต่อแบบขนานผมเข้าใจอยู่

......คำถาม

ถ้าจะต่อแบบที่ผมว่าจริงๆ ผมจะต้องใส่อุปกรณ์อะไรเป็นตัวป้องกันระหว่างแบตก้อนที่1-2-3หรือเปล่าครับ
หรือสามารถต่อสดๆได้เลยเพียงแต่ต้องใช้สายไฟที่ทนแรงดันดีๆหน่อยครับ ช่วยแนะนำหน่อยครับ
