เปิดโครงงาน : **....โหด!.แดง!.ดิบเถื่อน!.ดำด้าน! **

[nsasone]

Violent - Raw wild - Black callous
ปรับปรุงข้อมูลล่าสุด 3/2/51
โครงงาน
แต่งเคสคอม D-GET 431

แนวความคิด
ให้ดู ดุดัน ร้อนแรง ดิบเถื่อน โดยใช้สีดำชนิดด้านเพื่อความดูโหดและดิบ ไฟแอลอีดีสีแดงส่ิองเพิ่มความรู้สึกให้ความร้อนแรงยามแสงตกกระทบ โยงใยด้วยสายไฟชนิดสายถัก การร้อยโยงที่สอดประสานดั่งเถาวัลไม้เลื้อย เพิ่มเติมความดิบดั่งดงไม้ป่าดิบชื้น เจาะเซาะร่องด้านข้าง เติมเส้นเฉียง ให้ดูเกิดความโฉบเฉี่ยว พร้อมช่องอีกด้านแบบดั้งให้ดูแข็งแกร่ง เติมแต่งใส่ไฟสีฟ้าส่องตัดทอนความร้อนแรงที่อาจเอียนสายตาบ้าง แต่ยังคงแนวความคิดเรียบๆ ดุดัน ดิบ ร้อนแรง ไม่เปลี่ยนแปลงไป


กรอบการขยายแนวความคิด สู่งานจริง

ดุดัน : สีดำ, เข้ม, เส้นตรง, มืด, ร่องชิดๆ, เส้นร่อง, รูช่องชิดๆ, หนา, รูปสี่เหลี่ยม

ดิบเถื่อน : หยาบ กร้าน กระด้าง แตก ร้าว ขูดขีด หยิกหยัก

โหด : รอยหยัก เส้นหยัก ซิกแซ็ก เส้นสายขวักใขว่ แหลม คม รูปสามเหลี่ยม

ร้อนแรง : สีแดง ไฟ หมอกควัน หยดไอน้ำ

โฉบเฉี่ยว : เส้นสาย ลวดลาย ความเร็ว เส้นเฉียง เส้นโค้งซิกแซ็ก




เผยแบบที่ได้ออกใว้ข้างต้น เอ๊ะ ต้นไร?


รุ่น รองรับคอมชุด
Core i5 2.66GHz/ Spin Q i7 / GIGABYTE P55A-UD3P / G.SKILL TD DDR3 2GB RL 1666 / GIGABYTE GTS 250 / 640Gb WD + 400Gb SG / GIGABYTE SUPERB 720W / LG 22x DVD RW / RAZER COPPERHEAD RED/ AEROCOOL RS 12 CARBON FIBER RED x2 / FAN CASE LED RED x4 / LED AUTO 6 / Liquid Neon / LED RED CAR / HDMI CABLE / LCDTV MONITOR FULL HD 22" / + ของตกแต่ง

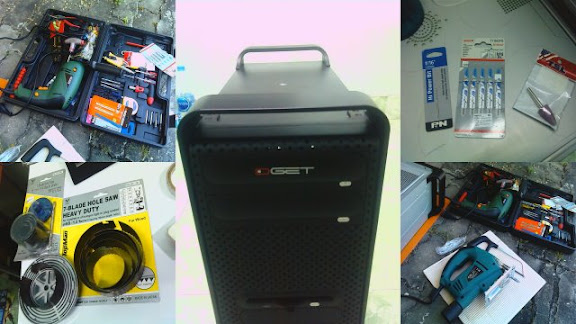

วัสดุ - อุปกรณ์การทำ
อุปกรณ์เครื่องมือ
ชุดเครื่องมือพื้นฐาน+สว่าน klass 1199.-
1270 ปลั๊กไฟ 49.-
ชุดใบเลี่อย 45.-
เลื่อยจิ๊กซอ klass 899.-
หินเจีย แกนA12 22.-
ดอกสว่าน เจาะเหล็ก สองขนาด 120+.-
ใบจิ๊กซอร์ bose t118gfs 230.-
ชุดเลื่อยโฮลซอ วงกลม 12นิ้ว 900.-
ผ้าไมโครไฟเบอร์ 75.-
ผ้ากันฝุ่นครึ่งหน้า ได้มาฟรีๆ
ฐานรองเลื่อย ตัด ขัด เจาะ หาเอา้ทั่วๆไป
ตัวยึดจับ ยืมมา
มีดตัดอครีลิค ยืมมา


วัสดุสิ้นเปลือง
เคส D-GET 431
ฝาปิดหน้าซีดีรอม ของเหลือใช้
แผ่นอคริลิคใส 3มิล ได้มาฟรีๆ
แผ่นเหล็กตะแกรงรูกลม x2 ร้านเครื่องเสียงรถยนต์ให้มาฟรีๆ ของเหลือใช้
กระดาษทราย #150 x2 12.-
กระดาษทราย #600 x2 18.-
กระดาษทราย #1000 x2 12.-
สีดำด้าน แบบกระป๋อง x4 260 .-
กาวยึดแน่นพิเศษ 159.-
สกรู น็อต ของเหลือใช้




ขั้นตอนการดำเนินงาน

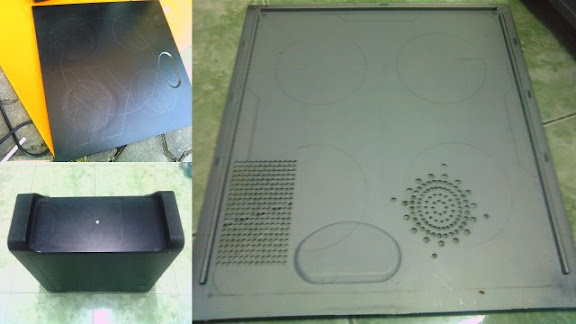

- สรรหาตัวการ ได้มาเป็นเคสถูกๆ ตัวดั้งเดิม มาตัวเปล่าๆ แม้แต่หมอแปลงไฟยังไม่มีเลย แต่ด้วยรูปร่างหน้าตาที่ดูดี มีสปอยเล่อร์ ทุกๆด้าน และแผงด้านหน้าที่เป็นช่องกลมๆเรียงรายทั้งแผงดูงามตาดี และน่าจะระบายความร้อนได้ดีอีกด้วย ราคาก็ไม่แพง จึงเป็นตัวเลือกที่ดีเลยทีเดียว ซื้อที่ร้านขายแผ่นเกมส์ในตัวเมืองภูเก็ต 1800.-

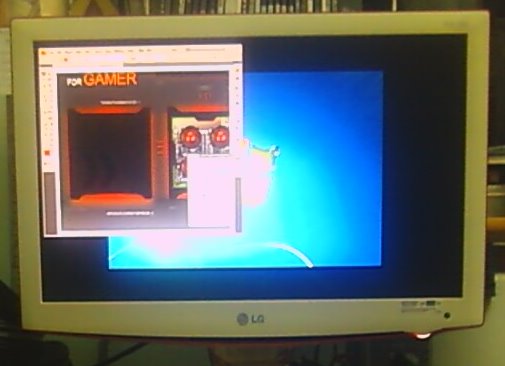

- ออกแบบ โดยการนำรูปหรือตัวจริงๆด้านต่างๆมาเทียบขนาดเอา และตกแต่งตามแนวความคิด
ใช้ดินสอ ยางลบ กระดาษ ว่างๆก็บนโปรแกรมอินลาสบ้าง โดยใชูุ้รูปจริงๆ มาทาบๆวางๆ แต่จะไปหวังเรื่องสัดส่วน และขนาดที่ถูกต้อง เป๊ะๆคงไม่ได้คงไม่ได้






- เตรียมวัสดุ อุปกรณ์ เครื่องไม้เครื่องมือการทำงานต่างๆ เลือกเอาที่คิดว่า้เหมาะสมกับการใช้ (ที่ออกแบบใว้)เช่นตัดเหล็ก อครีลิคหรือไม้ และอย่าลืมเรื่องงบประมาณที่มีอันน้อยนิด






- วัดขนาดของช่องที่จะเจาะ ตัด ตามส่วนต่างๆ ตีขีดเส้นพอเป็นแนวทาง ตามแบบที่ได้กำหนดใว้

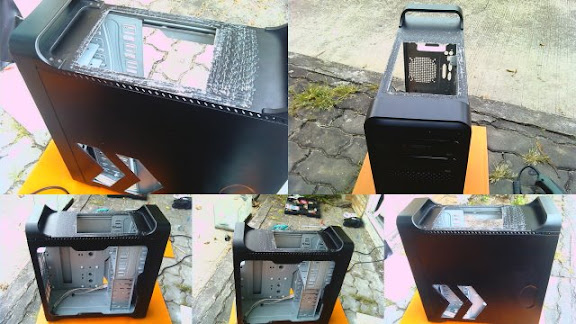

- เริ่มลงมือเจาะฝาเคสด้านข้าง ตามเส้นทีขีดใว้ ด้วยเลื่อยจิ๊กซอไฟฟ้า แต่ก่อนนั้นต้องใช้สว่านเจาะรูชิดๆเป็นแนวตัดให้ใบเลื่อยจิ๊กซอไฟฟ้า สามารถแทรกลงไปเลื่อยได้ โดยเริ่มเจาะจากฝาเคสด้านซ้าย ด้านขวา และบนตัวเคส ขั้นตอนนี้ต้องใช้ความระมัดระวัง อาจมีแผลได้ ซึ่งผมได้หลายแผลจากเคสที่ขูดเอาได้ จำเป็นต้องฝึกใช้การจิ๊กซอไฟฟ้า ให้ได้ดีพอสมควรเลย

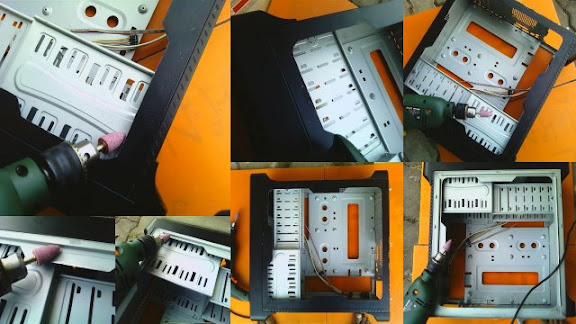

- ทำการตะไป ขัดเก็บร่องรอยความบอบช้ำและเสียหายจากการเจาะ ตามขอบรอย เจาะตัดต่างๆ เพื่อความเรียบร้อย สวยงามของชิ้นงานด้วย ควรให้ความสำคัญ และใช้เวลานิดนึงในขั้นตอนนี้ เพราะมันจะช่วยทำให้งานดูเนี๊ยบสวยงามมากยิ่งขึ้นอีก ไม่มีร่องรอยหยัก ตะกุกตะกัก ถ้ามีก็ใช้้ค้อนรองตีๆเอาก่อน ส่วนตัวผมใช้หินเจียติดตัวสว่านช่วย ซึ่งได้ผลเป็นที่น่าพอใจมาก ราคาแค่ 22บาท




- ลองเอามาประกอบกัน จะได้หน้าตาประมาณนี้ ในขั้นต้นเริ่มเห็นเค้าลางร้ายแล้ว 55

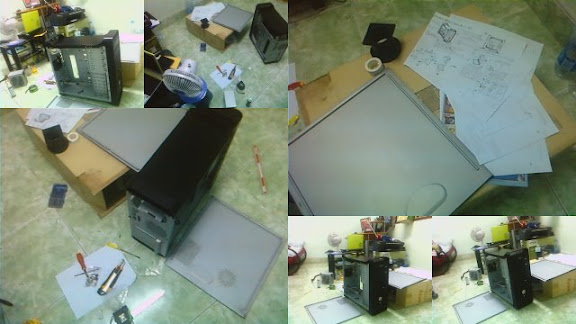

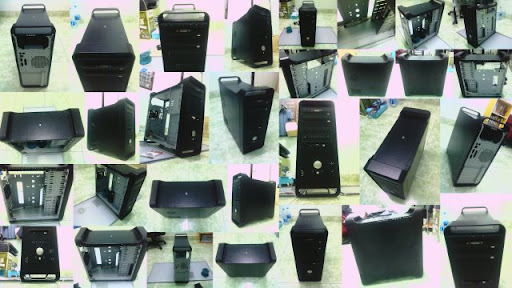

- ถอดแยกชิ้นส่วนของเคสทั้งหมดเท่าที่จะถอดได้ ออกมาขัดๆๆ เพื่อที่จะเตรียมการพ่นสีให้ได้อย่างทั่วถึงๆ






- ทำการตัดแบ่ง ตัดเจาะ แผ่นอครีลิกใส และแผ่นตะแกรงเหล็กรูตามขนาด และแบบที่กำหนดใว้ใส่ฝาเคส ถ้าจะให้ดีต้องนำไปทาบกับฝาเคสที่ได้เจาะตัดใว้ เพื่อความแม่นยำแบบหวังผล ในขั้นตอนนี้จะเผื่อ ซ้าย-ขวา กันติดกันชน หรือแนบไม่สนิทเวลาประกอบเข้ากับตัวเครื่อง ซึ่งจะใช้วิธีติดกาวแรงสูงเอาจากภายในฝาเคส

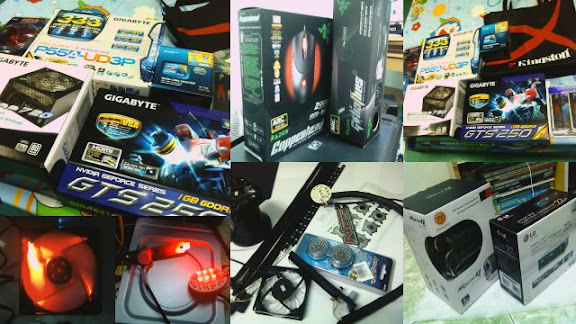

- เตรียมชุดชิ้นส่วนต่างๆของคอมพิวเตอร์ และอุปกรณ์ตกแต่ง พัดลม ไฟ ตัวปรับไฟออโต้ 9ล9

รอบแรก วันที่ 2/1/53 พอดีขึ้นไป กทม.เลยหิ้วมาจากพันทิพ แต่ได้ของไม่ครบ รองบประมาณรอบต่อไป
รอบสอง สั่งซื้อของเอาจากเว็บทีเคคอย เป็น ดีวีดี กับ พัดลมซีพียู
รอบสาม สั่งซื้อเอาจากในเว็บนี่ล่ะครับ พัดลม ไฟแอลอีดีออโต้ สายถักเล็กน้อย เมาส์ราเซอร์ๆ
รอบสี่ จำพวกไฟแอลอีดี(รถยนต์) เทอร์โม-โฮโมมิเตอร์ สติ๊กรอเกอร์บ้าง ตังเกลี้ยง เงียบกริ๊บ
เสร็จสิ้นการซื้อเอา วันที่ 29/1/53 1เดือนเต็มๆ บานปรายแบบกระสุนลูกซองเล็กๆน้อยๆ

ในที่สุดก็มาถึงซักกะที

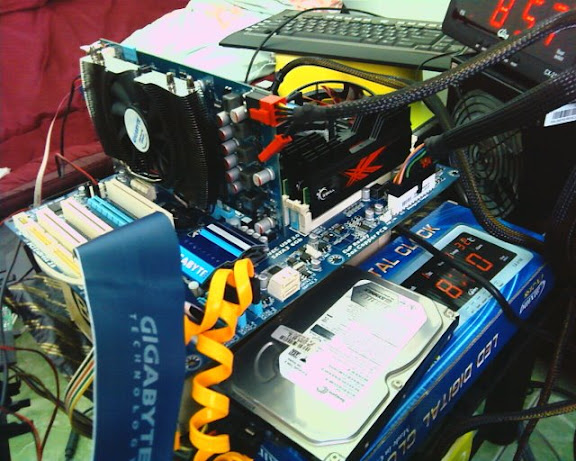

- ประกอบ ทดสอบดูว่าชิ้นส่วนที่เราเรียบเรียงสั่งซื้อมานั้น เปิดแล้วจะสามารถปิดได้หรือไม่ (ไม่กลัวเปิดไม่ติด) ฮา..



สรุปแล้วภายในนี่ของกิ๊กทั้งนั้น (กิ๊กกะไบต์) เปิดทดสอบแล้วติดดิบติดดีก็ผ่าน



ห้อง โอ้วววว รกจัง ผลจากการทำลูกเดียว ไม่เก็บ




##########################################################
##########################################################






- ต่อด้วยการกลับมาวัดขนาดเพื่อเจาะรูใส่พัดลมขนาด 12ซม. จุดสำคัญก็คงเป็นรูยึดขันสกรูพัดลม เบี้ยวแล้วจะหนาว ใช้ของจริงทาบตำแหน่งไปเลย แล้วใช้ดินสอ ปากการ่างลงไป แน่นอนที่สุด

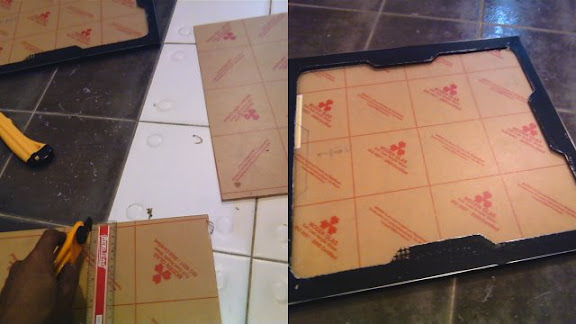

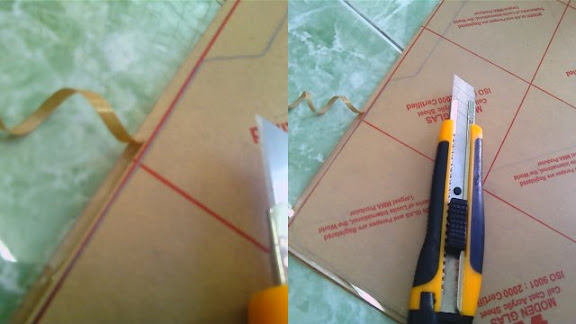

- ทำการตัดแต่งขอบแผ่นอครีลิค เตรียมติดกาวยึดกับฝาเคสด้านข้าง

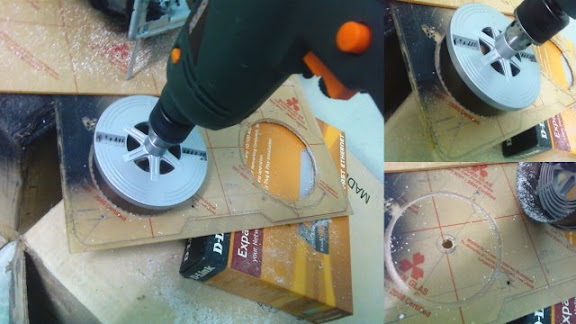

- ทำการเจาะรูใส่พัดลมด้วยโฮลซอ12นิ้ว






- จัดการขัดเจียร์เก็บชิ้นงานให้ดูเรียบร้อย

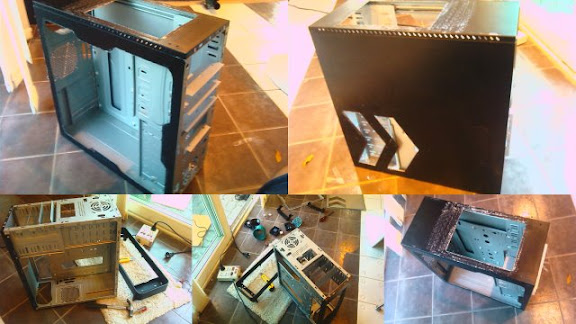

- พ่นสีดำด้านใส่ชิ้นส่วนต่างๆที่แยกชิ้นมาทั้งหมด 2รอบ ขอควรระวังที่เจอมาคือ ลมแรงทำให้สีเปลือง เลยเปลี่ยนไปพ่นในห้อง กลิ่นสุดๆ ไม่มีความพร้อมด้านพื้นที่ทำงานเอาเสียเลยนี่

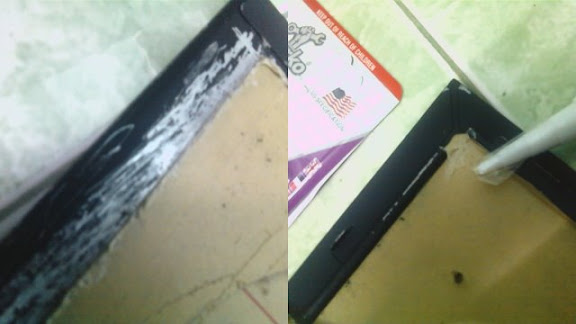

- ทำการขัด ขูดพื้นผิวฝาเคสด้านใน และขีดๆแผ่นอครีลิค แล้วทาด้วยกาวแรงยึดสูง ประกบใว้ 24ซม.ตามคำแนะนำ

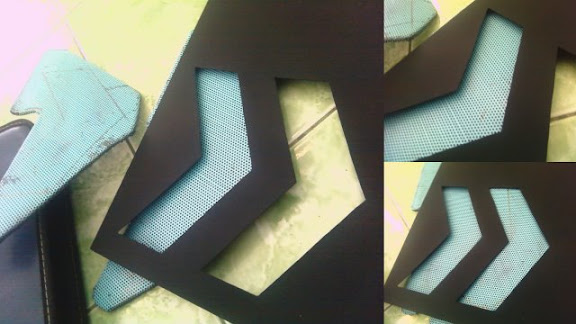

- ส่วนฝาเคสอีกด้านนึง เตรียมวัสดุเหล็กรูตะแกรง มาทาบวัดขนาด แล้วเผื่อขอบติดกาว เสร็จแล้วจึงนำไปตัด มาประกอบในขั้นตอนต่อไป

*มาถึงขั้นนี้ ก็เป็นอันเกือบเสร็จเรียบร้อยแล้วดิ ทางด้านภายนอกเคส






พักสายตากันบ้าง ทำจนเหนื่อยๆ อาภัพเครื่องไม้เครื่องมือ เงินๆทองๆ
ว่าแล้วก็ไปพักผ่อนซะ หาดในยางยามโพล้เพล้ 55 เมาซะหัวทิ่ม (กล้องมือถือกากๆตัวนี้ถ่ายได้สา-รา-พัด รูปจริงๆ)




##############################################################
##############################################################






- กลับมายัดเครื่องลงเคสซะ ประกอบคร่าวๆ พอเป็นพิธีการ เตรียมการทดลองจัดไฟบ้างสายไฟบ้าง นู่นนี่อีกเยอะ ท่าทางจะหนัก






- ยัดลงเคส ประกอบคร่าวๆเสร็จ ทดสอบว่าเปิดแล้วปิดได้อีกมั้ย สรุป ยังได้ ผ่าน
และก็มองๆ ว่าจะปรับจะเปลี่ยนไรเพิ่มเติมอีกมั้ย หลักๆแล้วคงเหลือจัดสาย จัดไฟ ที่เป็นงานหนัก

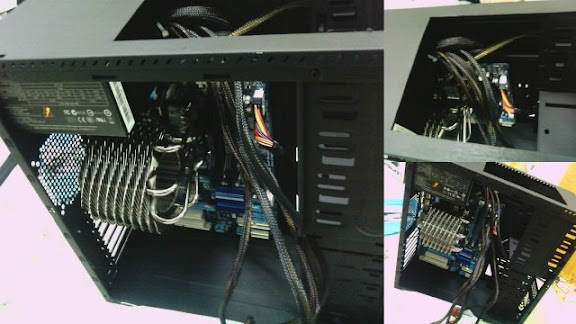

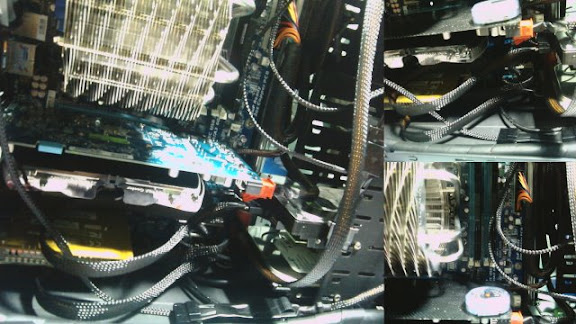

- เนื่องจากไม่ต้องการสีสรรอะไรให้มากมาย (เดี๋ยวดูไม่ดิบ ไม่โหดจัดอีก 555) จัดการเปลี่ยนสายซาต้าเป็นสายถักสีดำซะ






- จัดสายไฟ จัดที่วงที่วางของต่างๆ ดูๆแล้ว มืดดำไปหมดจริงๆ แล้วยังมีแดงๆ เขียวๆ สายไฟดิบๆโผล่มาแว็บๆแวมๆ ต้องจัดการเก็บเป็นสีดำให้ราบเคียฟ

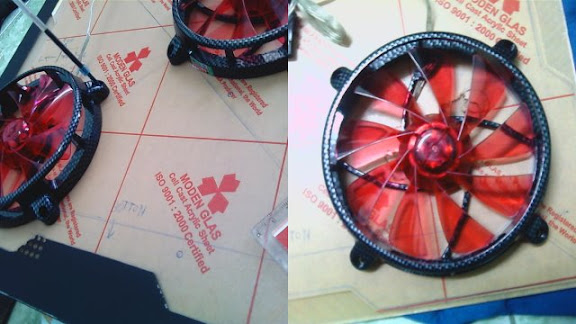

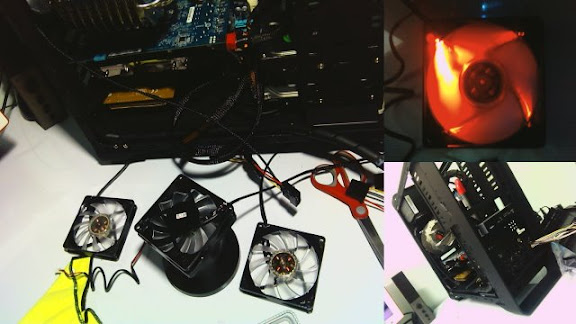

- จัดเตรียม ทำการติดตั้งพัดลมดำแดงๆ ตามตำแหน่งต่างๆ ที่ได้วางรูปแบบ ระบบการระบายอากาศ และความร้อนใว้




เริ่มลงมือทดลองจัดแสง เอาแรงๆ แดงๆ

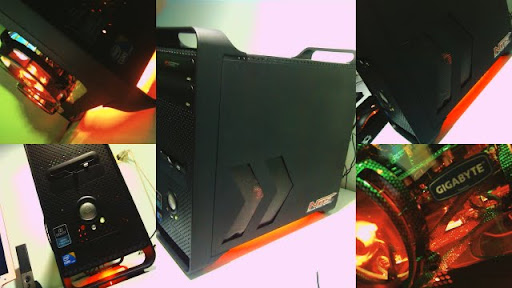

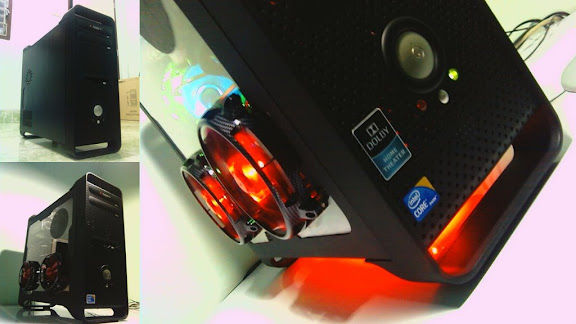

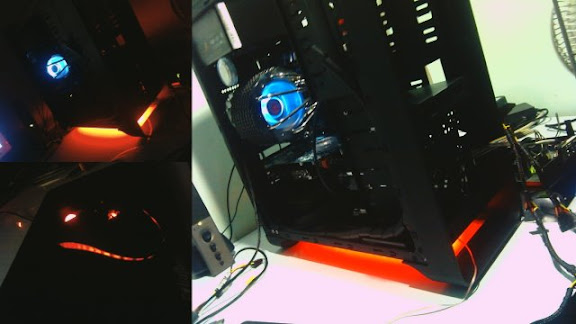

- เอาแสงแดงๆใส่ใต้ท้องเคส เป็นลำดับแรกเลย ตั้งใจใว้แต่แรกเแล้วรายการนี้ เอาแดงๆแข่งกับเมาส์ไปเลย.

(รายนี้ยังไม่ค่อยได้เห็นใครแต่งใส่แสงใต้ท้องเคส เห็นกันแต่ตามรถยนต์ 555) น่าจะคนแรกๆ (รึปล่าวนะ)
*แต่ก็เจอท่านที่เคยใสไฟใต้ท้องเคสมาก่อนรายนึง คะลิ๊กดู

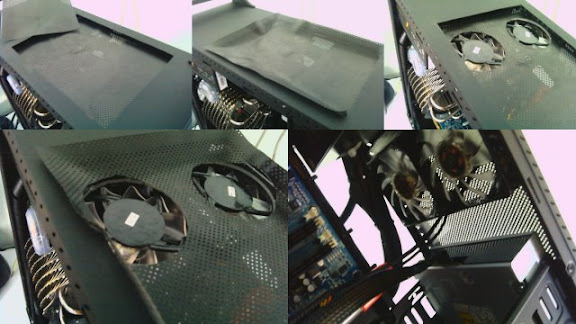

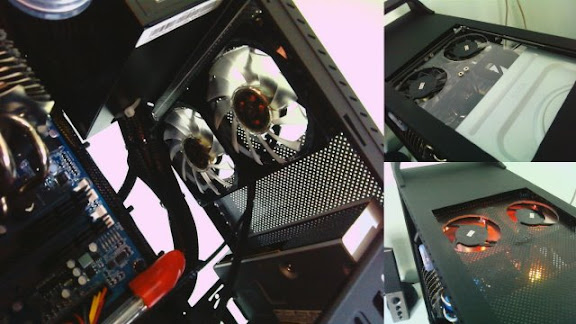

- กลับมาติดตั้งพัดลมระบายความร้อนด้านบน
ที่ได้เจาะร่องใว้นั้น โดยทำการใส่แผ่นสูญยากาศทับอีกชั้นนึง เพิ่มความดุดัน (รึปล่าว) ขอดีของมันคือไม่ต้องติดกาว ดูดดดทุกอย่างที่ผิวลื่น..!

... ...




- กลับมาจัดสายไฟ สายต่างๆอีกครั้ง เพื่อความมั่ว ดิบๆ จัดแบบไม่ต้องเป็นระเบียบมาก
คนอื่นๆจะจัดให้เป็นระเบียบเรียบร้อย เราจัดให้รก 555
แต่ก็มีสูตรนะคือ สายบน 2 - กลาง 1 - ล่าง2

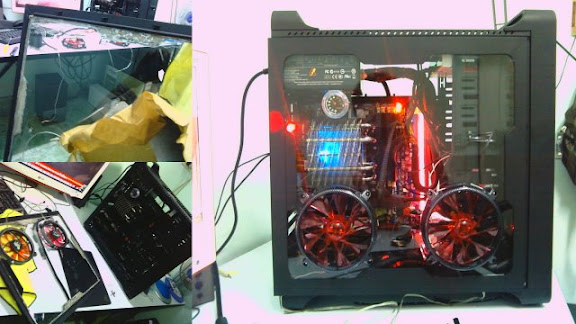

- แกะแผ่นอครีลิคใส ที่ได้ติดตั้งพัดลม 12ซม.เอาใว้ ลองเอามาประกอบร่างซักทีซิ






- ตรวจสอบรายละเอียดอีกครั้ง ดูๆพวกแสง สายไฟ อื่น เตรียมๆจัดแสงใหม่อีกทีนึง ยังไม่ดุดัน โหดพอ

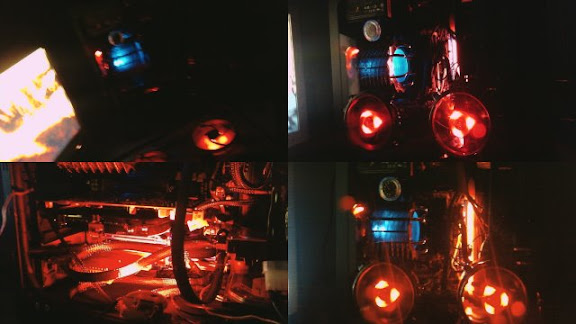

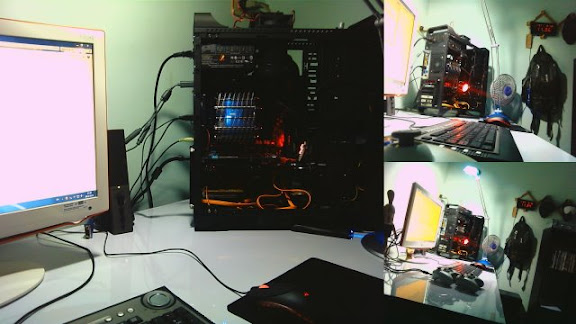

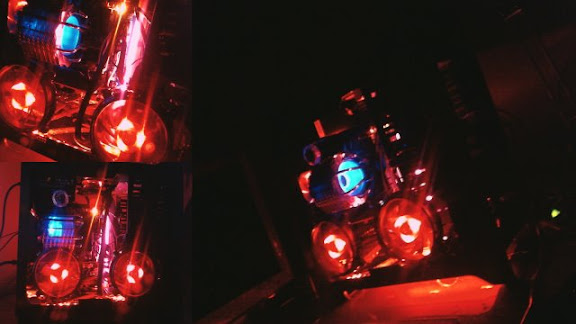

- ลองๆจัดแสงไปเรื่อยๆ เอาโหดๆแดง ดูๆแล้วยังกะโรงงานนรกไป

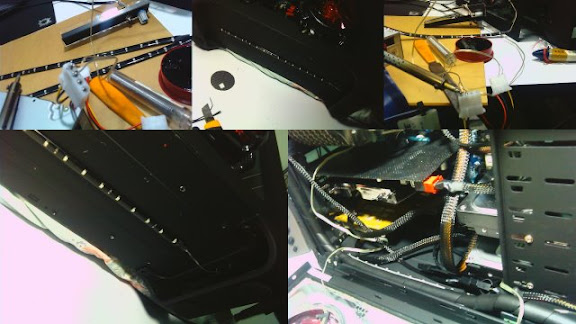

- ต่อสายไฟเพิ่มไฟเติมตามจุดต่างๆ ตามที่ต้องการ ซื้อไฟแอลอีดีของรถยนต์มา เลยต้องจัดการเชื่อมสายเอาเองดิบๆ มั่วๆเอา

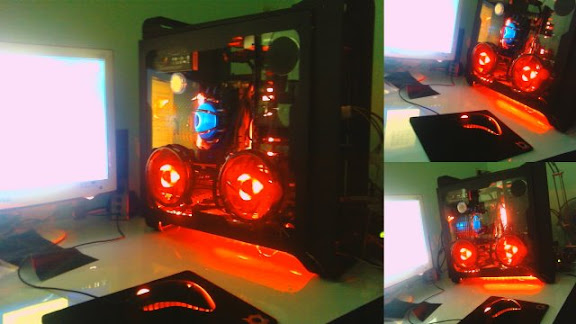

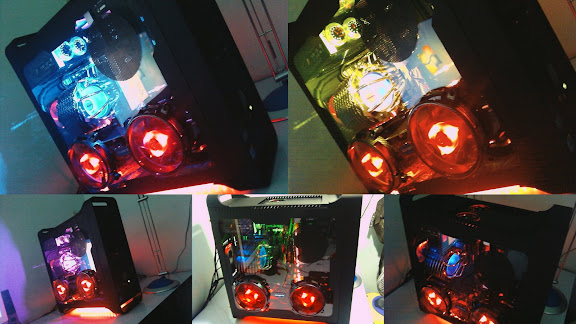

- จัดแสงออกมาลองอีกที ดูร้อนใด้ใจจริงๆ นรกก็ไม่ปาน กัม.




นั่งพิจารณาความคืบหน้า ยังคงอาจจะต้องเติมแต่งไฟอีกนิด รายละเอียดอื่นๆอีกนิดหน่อย






- ทดลองปรับแต่ง เล่นแสง จริงแล้วก็ใช้ไฟปรับสีแบบออโต้ มาติดเอา ตรงด้านแถวๆไดรฟ์ดีวีดีชั้นล่าง ซื้อเอามาจากที่ขายในเว็บแห่งนี้นะหละครับ











- เริ่มเป็นรูปเป็นร่างขึ้นมาบ้างแล้ว รอเพิ่มเติม แต่งส่วนประกอบอื่นๆต่อไป



- ทำสวิทปิดเปิดไฟ ทั้งใต้ท้อง ด้านข้าง หรืือตามที่ต่างๆ โดยทำตัวแผงสวิทควบคุมเอาเอง แล้วมาวางใส่ในช่องดีวีดีด้านหน้าที่เหลืออยู่ช่องนึง




- ...











ปัญหาและอุปสรรคที่พบ

- ห่-างไกลแหล่งจัดหาซื้อวัสดุอุปกรณ์ที่มีความหลากหลาย หลายๆอย่าง จำพวกสายถัก โมเล็ก อื่นๆ
- งบประมาณค่าใช้จ่ายในการเลือกซื้ออุปกรณ์หลายๆตัว จึงต้องใช้ของราคาถูกที่คุณภาพอาจไม่ดีนัก
- ไม่คุ้นเคยเครื่องไม้เครื่องมือ
- เครื่องมือพื้นฐาน ใช้ทำงานได้ยังไม่ดีนัก ถ้ามีงบประมาณควรซื้อเครื่องตัดเลเซอร์ งานจะเนี๊ยบสุดๆ
- วัสดุบางชิ้นควรมีประสพการเทคนิคการใช้ทำงานมาก่อน เพราะมีการแตก หัก บิ่น คดงอ
- สถานที่ทำงาน ไม่มีความเหมาะสมเป็นอย่างมาก เนื่องจากเราไม่มีโรงช่างอะนะ




.......รอการเตรียมเนื้อหาที่สมบูรณ์ เพื่อจะได้แบ่งบันความรู้ ประสพการณ์การทำงาน
การเลือกใช้เครื่องไม้เครื่องมือกับงบประมาณค่าใช้จ่าย ปัญหาที่พบ วิธีการแก้ใข ในแบบสมบูรณ์ต่อไปรับผมมม........


มือใหม่หัดลอง เฟคบุ๊ค nsasone

อุปกรณ์จัดทำข้อมูล - ภาพถ่ายจากมือถือ SENSE 80 + โปรแกรม Picasa 3.1 + Picasa Web Albums
