มาทำ MP3-Player จาก MP3-Car กันเถอะ

[นานาจิตตัง]

เกริ่นนำ
เนื่องจากที่บ้านผมมี mini compo อยู่ 1 เครื่อง ซึ่งไม่มีช่องต่อ Flash Drive ทำให้เล่น MP3 ไม่ได้

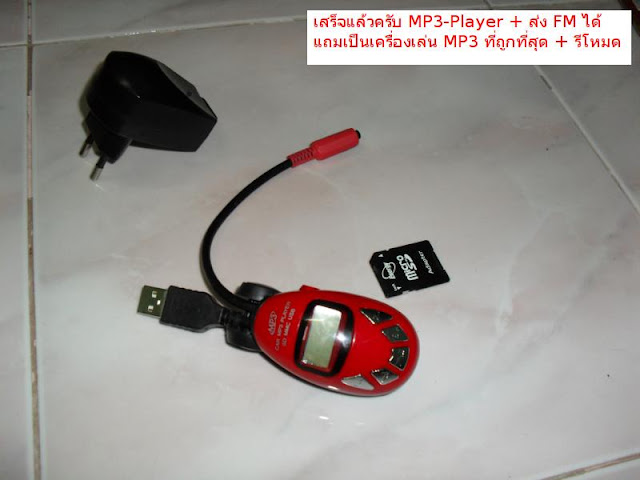

จึงมีแนวคิดที่จะนำ MP3-Car มาดัดแปลงเพื่อให้ต่อกับไฟบ้านได้ สุดท้ายจึงกลายมาเป็น MP3-Player อย่างที่เห็นนี่แหละครับ

แนวทางการดัดแปลงนะฮะ
1.ทำให้ใช้ไฟบ้านได้
2.หลายคนที่เคยใช้ MP3-Car บอกว่าเสียงห่วย เราก็จะดัดแปลงให้เสียงดีขึ้น

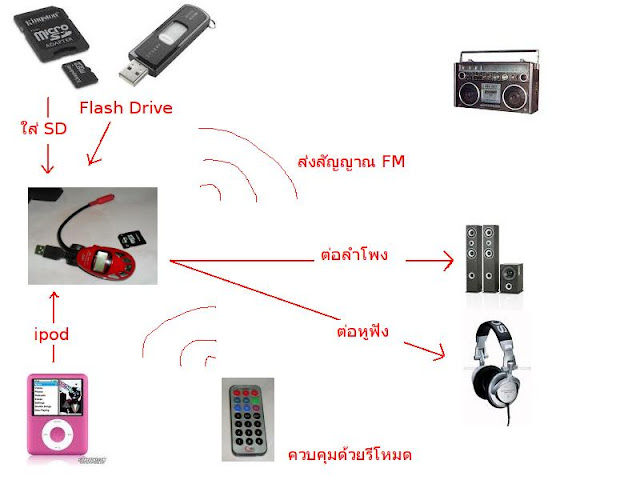

3.ต่อสาย Line Out เพิ่ม จะได้ต่อกับลำโพงได้เลย ไม่จำเป็นต้องมีเครื่องรับ FM อีกต่อไป
4.เปลี่ยนการแสดงผลของจอ จากพื้นดำ ตัวอักษรขาว เป็นพื้นขาวตัวอักษรดำ

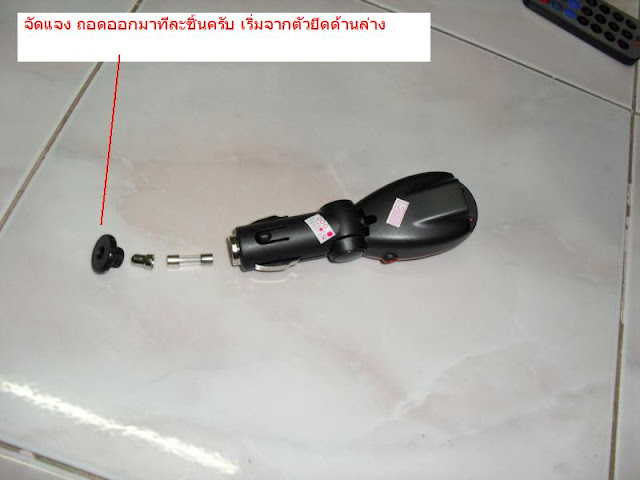

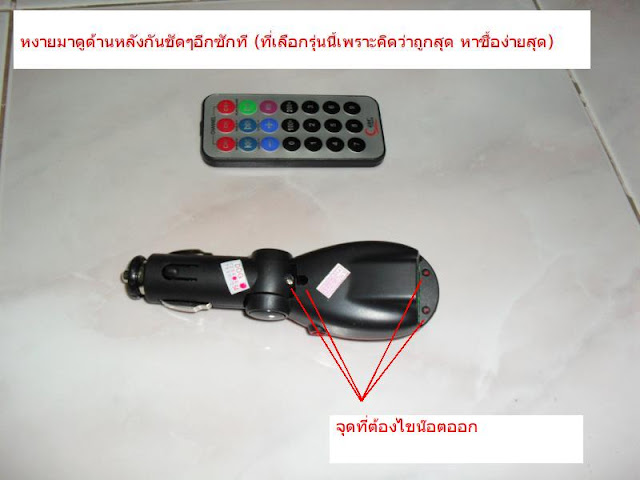

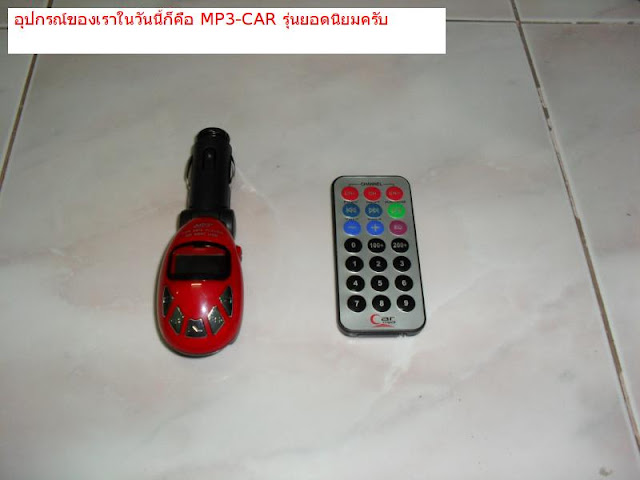

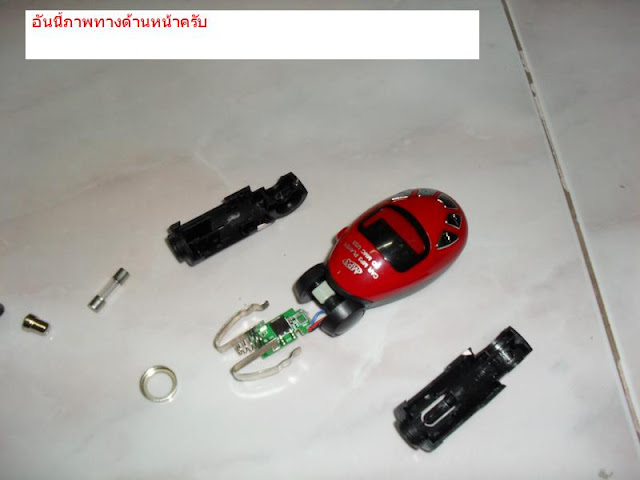

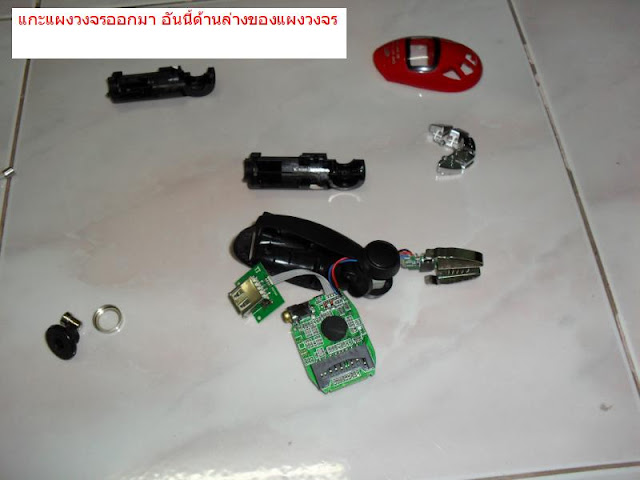

ตอนที่ 1 แนะนำ MP3-Car พร้อมชำแหละกันเลย

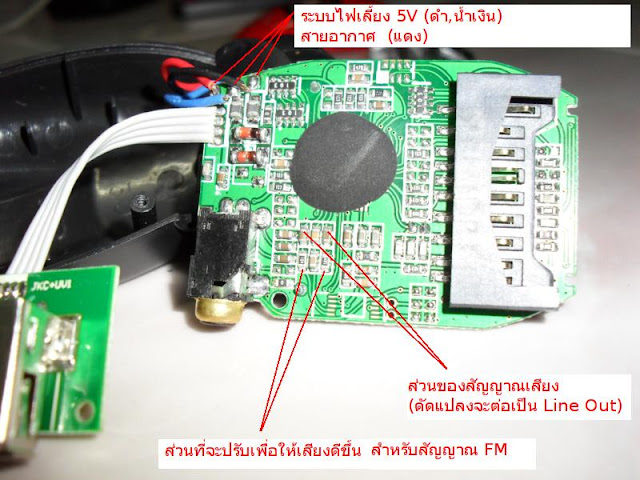

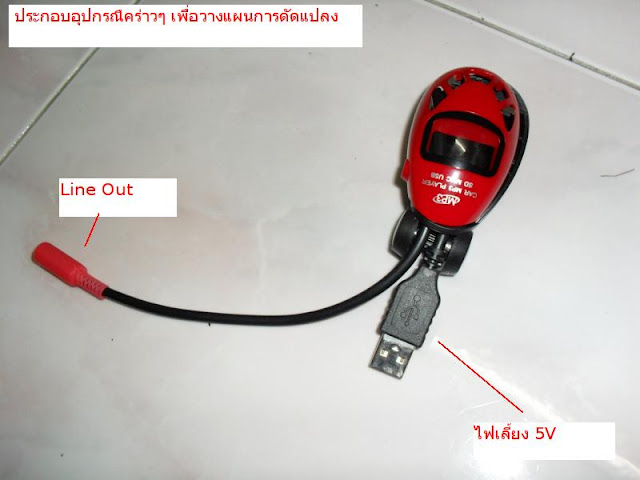

ตอนที่ 2 แนะนำส่วนที่เราจะต้องดัดแปลงกัน

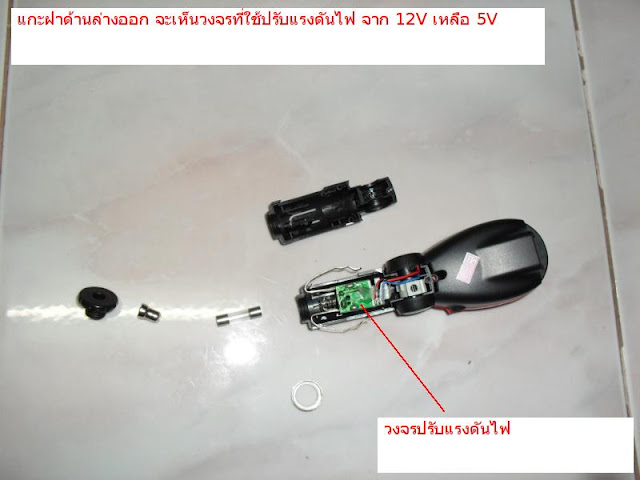

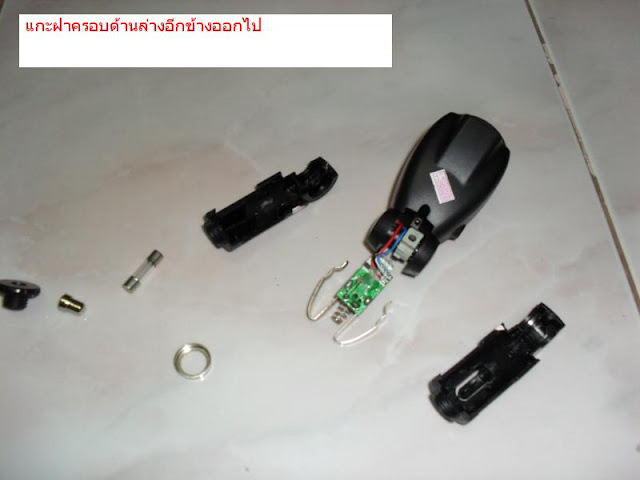

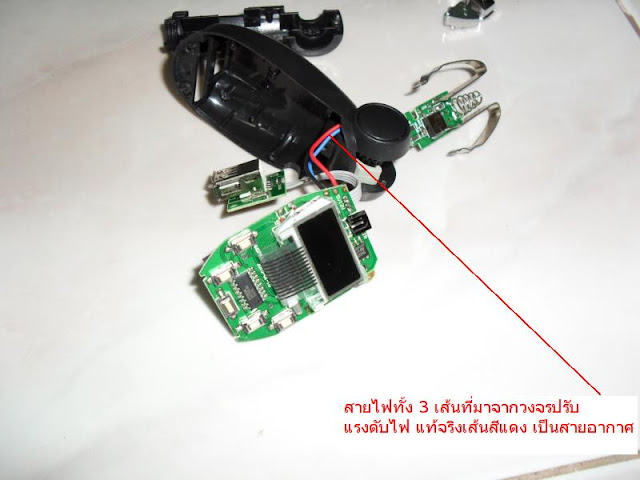

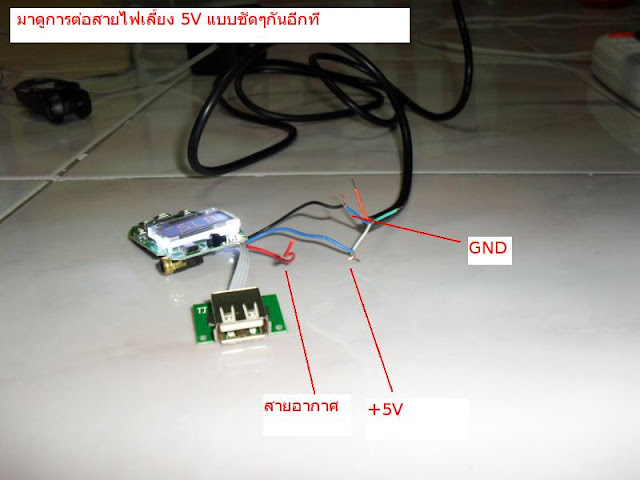

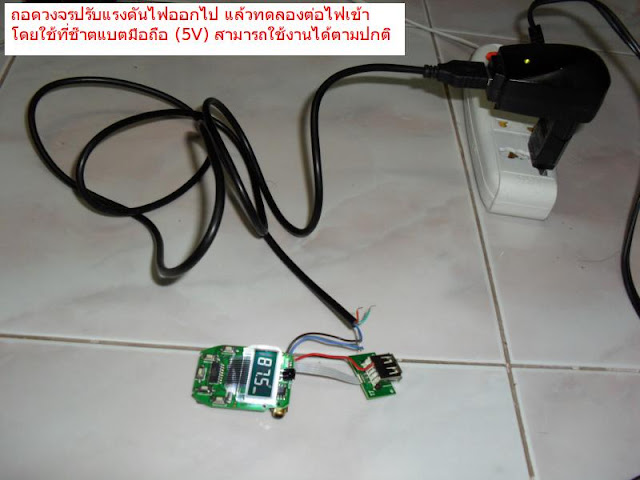

ตอนที่ 3 เริ่มดัดแปลงส่วนของไฟเลี้ยง ให้ใช้กับไฟบ้าน

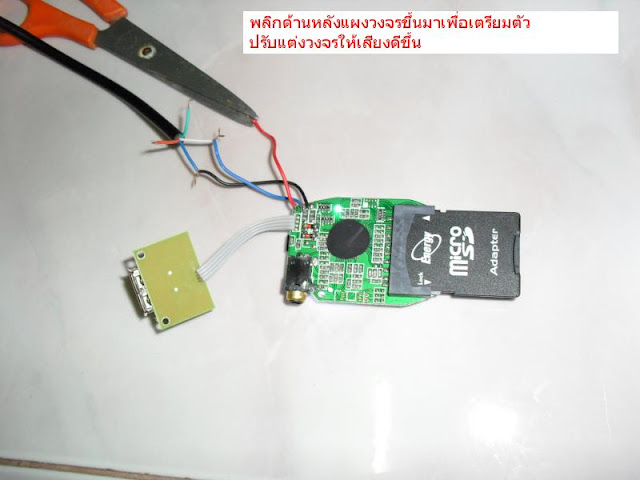

ตอนที่ 4 ดัดแปลงเพื่อให้เสียงดีขึ้น

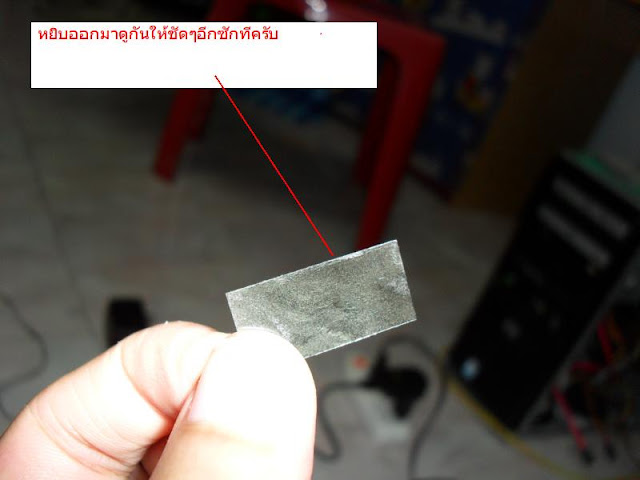

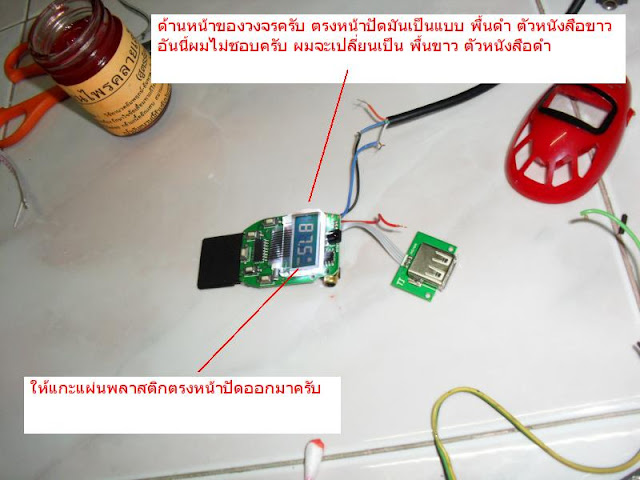

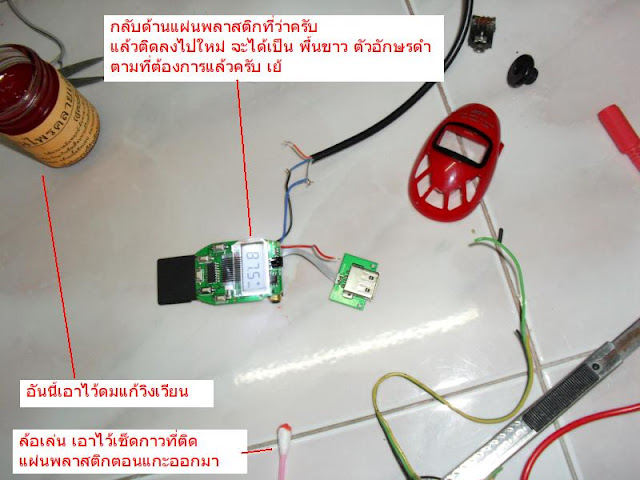

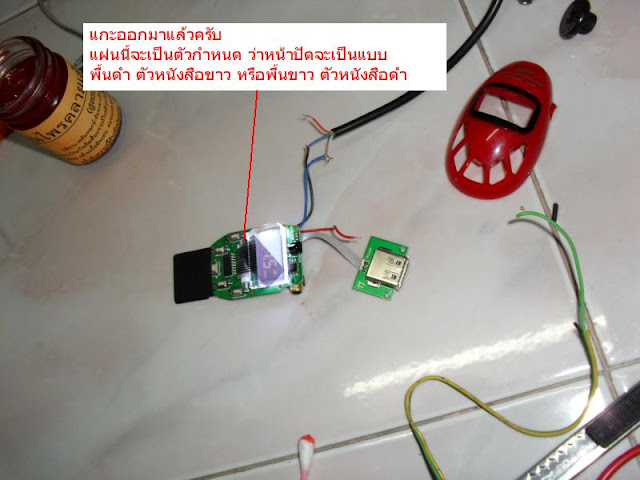

ตอนที่ 5 ดัดแปลงจอ LCD เปลี่ยนจาก พื้นดำ ตัวอักษรขาว เป็นพื้นขาว ตัวอักษรดำ

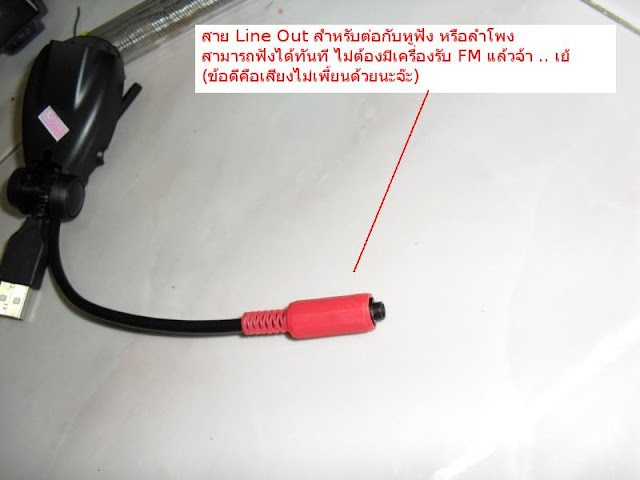

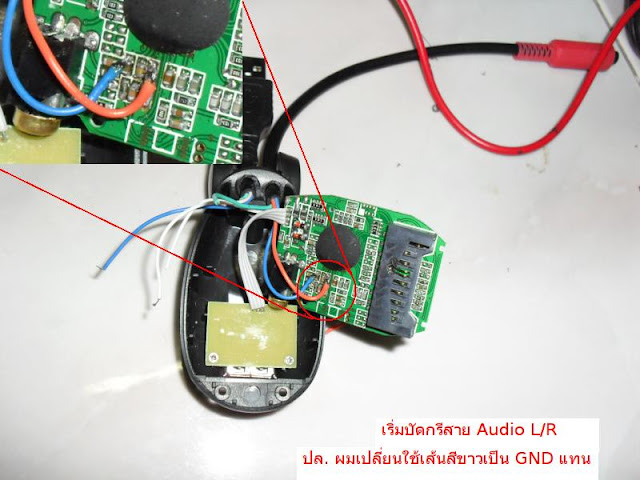

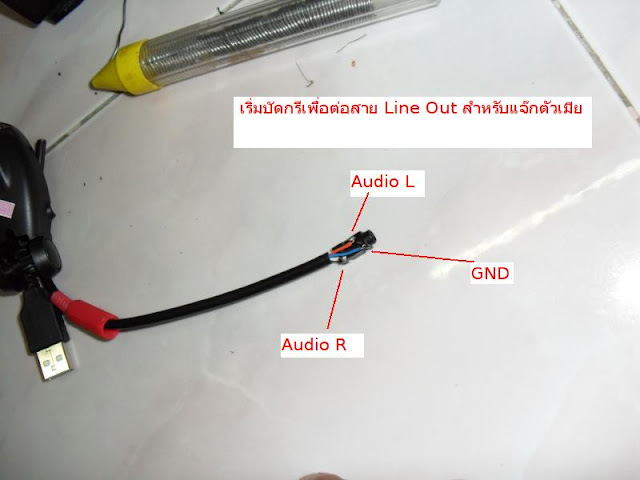

ตอนที่ 6 ต่อสาย Line Out เพื่อใช้ต่อกับหูฟัง หรือลำโพงคอมโดยตรง

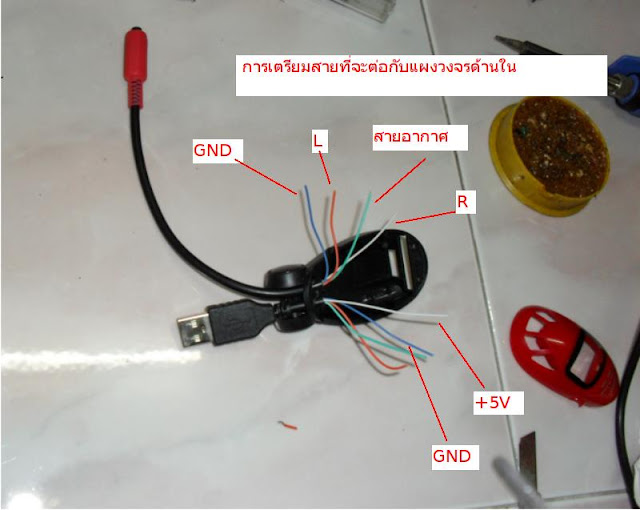

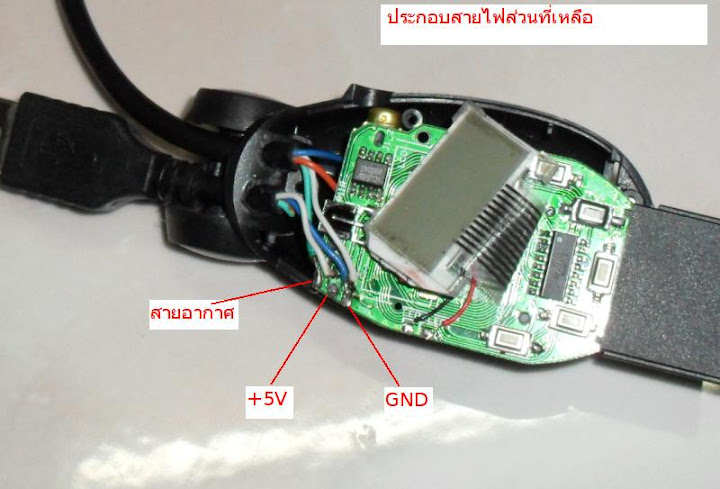

ตอนที่ 7 ต่อสายเข้ากับแผงวงจร

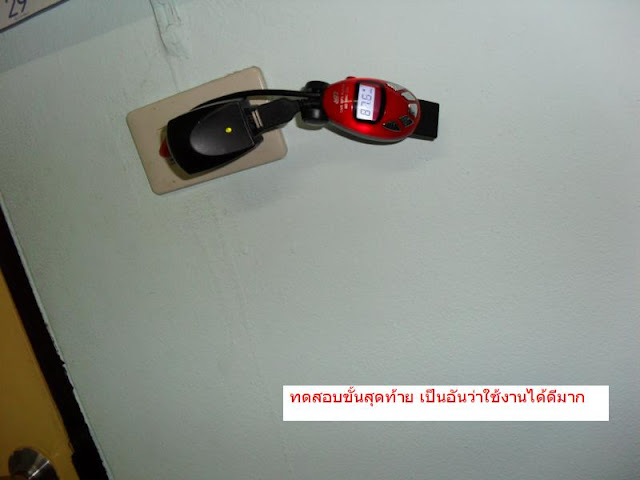

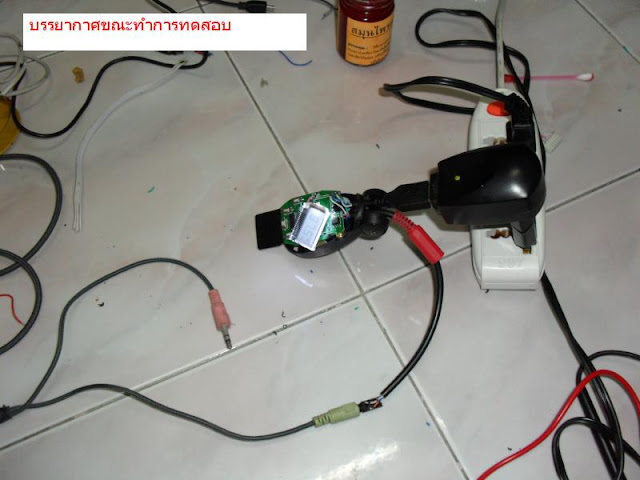

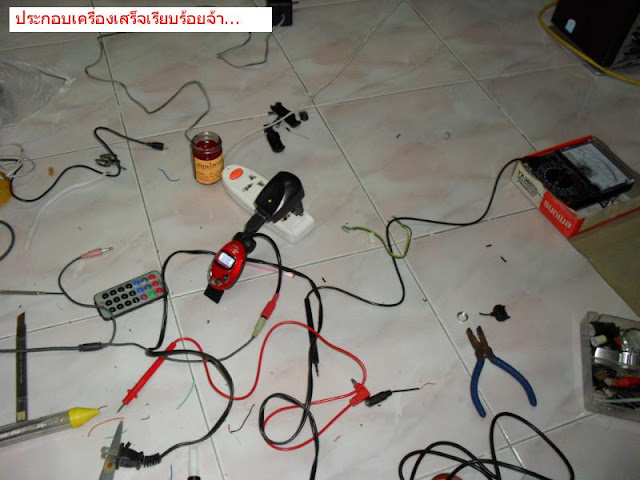

ตอนที่ 8 ประกอบเครื่องจนเสร็จเรียบร้อย







สรุป ความสามารถในการใช้งานจ้า




ปล.ผมโพสไว้ที่ http://forum.ubuntuclub.com แล้วนะ แต่คิดว่าที่นี่คงจะมีนังโมดิฟลายอยู่เพียบแน่นอน เอามาแบ่งปันกันครับ

[silvermoon]

แหล่มมากมายครับท่าน...

[atommic116]

เฟี้ยว ครับ

[Expert31]

โอ้ว แหล่มสุดยอดครับท่าน กำลังมีคามคิดจะเอาให้ตัวนี้ Built in เข้าไปอยู่ในซัพวูฟเฟอร์ เอาไปทำที่ก่อสร้างพอดี ^^

เดวไปหาตัว mp3 ตัวนนี้มาแงะก่อนครับ

[rungrod]

แหล่มเลย

[นานาจิตตัง]

โอ้ว แหล่มสุดยอดครับท่าน กำลังมีคามคิดจะเอาให้ตัวนี้ Built in เข้าไปอยู่ในซัพวูฟเฟอร์ เอาไปทำที่ก่อสร้างพอดี ^^

เดวไปหาตัว mp3 ตัวนนี้มาแงะก่อนครับ

คิดเหมือนกันเลยท่าน ตัวนี้รุ่นยอดนิยม ผมซื้อมา 180 บาท เองครับ คุ้มสุดๆ

อีกอย่างส่วนของวงจรปรับแรงดันไฟที่เราถอดออก ผมจะเอาไปทำตัวจ่ายไฟ CD-ROM
เพื่อเอาไว้ฟัง Audio-CD ในบ้าน เดี๋ยวทำแล้วจะมา Review ให้ดูกันครับ

[tober]

โอ้สุดยอดของดีราคาถูก

[tonet]

เยี่ยมจริงๆครับท่าน

[aekshow]

สุดยอด ต้องลอง

[peaindie]

เอา R สองตัวนั้นออกเสียงดีขึ้นมากมั้ยอะ

[s4410020]

ว้าว

[tingtong52]

พี่ครับ

แล้วถ้าเป็นรุ่นอื่นละครับ ต้องบัดกรีตรงไหนเหรอครับ

ปล. เห็นมันมีเป็นตัวเลขด้วยครับ

[นานาจิตตัง]

พี่ครับ

แล้วถ้าเป็นรุ่นอื่นละครับ ต้องบัดกรีตรงไหนเหรอครับ

ปล. เห็นมันมีเป็นตัวเลขด้วยครับ

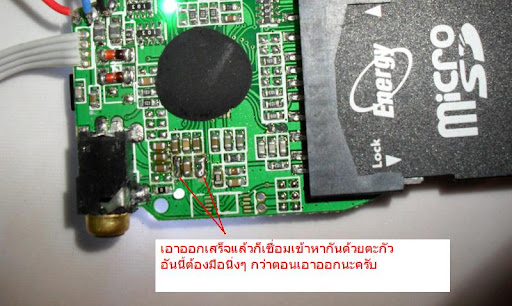

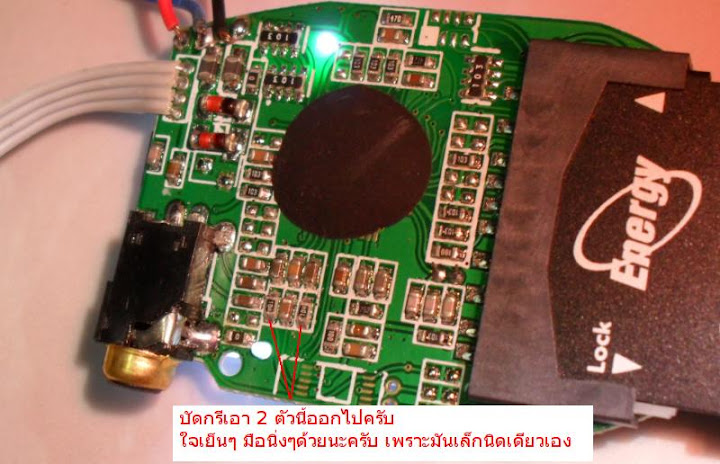

R 2 ตัวที่เอาออกเนื่องจากมันทำให้เสียงเบาลง และเสียงอึมครึมน่ะครับ
อธิบายไม่ถูกเหมือนกันแบบว่าเสียงมันจะดังอู้ๆ เอาออกแล้วดีขึ้นมากๆ เสียงดัง และใส
แต่ดังเกินนะ ต้องปรับระดับเสียงลามาจาก 30 เหลือ 20 กำลังพอดีเลย
แต่ถ้าต่อ Line Out เสียงที่ออกจากตรงนั้นจะดีอยู่แล้วครับ จะเอา 2 ตัวนั้นออกไปหรือไม่ จะไม่กระทบกับ Line Out ครับ

ส่วนถ้าเป็นรุ่นอืน ผมหาเจออีกอันหนึ่งที่นี่ครับ

http://www.bloggang.com/viewblog.php?id=nosuperman&date=12-03-2010&group=1&gblog=10

http://supertoync.blogspot.com/2008/07/modify-car-mp3-player.html?p=154
