คิม
OverclockZone Member
Join Date:
14 Oct 2006
Posts:
10019
Share
Tweet
#1111
13 Jul 2025, 16:42:09
ชัดเจนเลยครับท่าน
jonenike
Last edited by
คิม
;
13 Jul 2025, 16:44:45
.
Comment
Post
Cancel
micronz
OverclockZone Member
Join Date:
27 Aug 2010
Posts:
21591
Share
Tweet
#1112
13 Jul 2025, 20:03:58
ขอบคุณลุง เครซี่ โอ มาอธิบาย ดูจากการใส่
ของท่าน dragon horse แล้ว ก้น่าจะมีปัญหาจริงๆๆ
Comment
Post
Cancel
คิม
OverclockZone Member
Join Date:
14 Oct 2006
Posts:
10019
Share
Tweet
#1113
14 Jul 2025, 01:57:21
Originally posted by
micronz
View Post
ขอบคุณลุง เครซี่ โอ มาอธิบาย ดูจากการใส่
ของท่าน dragon horse แล้ว ก้น่าจะมีปัญหาจริงๆๆ
สรุปคือถ้าอยากใช้ gen 5 ก็ต้องไปแชร์กันเองกับ 16x แบบนี้สายหนัก storage แบบทางนี้คงคิดหนักหน่อย เพราะถนนมันมีจำกัด
Comment
Post
Cancel
micronz
OverclockZone Member
Join Date:
27 Aug 2010
Posts:
21591
Share
Tweet
#1114
15 Jul 2025, 11:58:18
Originally posted by
คิม
View Post
สรุปคือถ้าอยากใช้ gen 5 ก็ต้องไปแชร์กันเองกับ 16x แบบนี้สายหนัก storage แบบทางนี้คงคิดหนักหน่อย เพราะถนนมันมีจำกัด
gen4 ไม่เกี่ยวมะลุงคิม แบบนี้ m2 pci e 4.0 พอ
Comment
Post
Cancel
micronz
OverclockZone Member
Join Date:
27 Aug 2010
Posts:
21591
Share
Tweet
#1115
15 Jul 2025, 17:08:56
nova lake สรุปใช้ทั้ง TSMC และ โรงงานอินเทล 18A เลย อันนี้ต้องชม สุดยอดมาก
และ รับประกันควาเสี่ยงว่าปริมาณ ไม่ขาดแน่นอน
Comment
Post
Cancel
micronz
OverclockZone Member
Join Date:
27 Aug 2010
Posts:
21591
Share
Tweet
#1116
15 Jul 2025, 21:43:42
Nova lake มีสามดีวีแคช
คาดเดาว่า น่าจะแยก ชิป pcore e core คนละชิปกันนะครับ
หากแยกกัน การแปะ ชั้นที่สอง วีแคชที่ _p core จะเยี่ยม
มาก ตลาด กลางล่าง อินเทลเอาไปกินนิ่มๆๆเลยนะครับ
จำนวนคอร์เยอะขนาดนี้
Comment
Post
Cancel
micronz
OverclockZone Member
Join Date:
27 Aug 2010
Posts:
21591
Share
Tweet
#1117
15 Jul 2025, 22:08:15
Originally posted by
jonenike
View Post
ต้องย้อนไปที่ chipset diagram เลย ครับ m2b_cpu มีคำว่า cpu ต่อท้ายก็แปลว่าสลอตนี้มันเชื่อมต่อตรงเข้าเลน pcie จาก CPU
ในขณะที่สลอต M.2 ตัวอื่นที่ไม่มีคำว่า cpu ก็ไปวิ่งผ่านชิพเซต
อันนี้คือตัวอย่าง config diagram ของบอร์ด proart x870E จะเห็นว่าเลน pcie จาก CPU มันเหลือใช้ได้แค่ 20 เลน จากทั้งหมด 28
เพราะเอาไป link กับชิพเซตแล้ว 4 , เอาไปใช้กับ usb 4.0 อีก 4
ดังนั้น ก็เหลือ 16 ไว้ใช้กับการ์ดจอ และ 4 เลนสำหรับ M.2 ตัวแรก แล้วถ้าจะใช้ M.2 ตัวที่ 2 ที่เลน
ต้อง
มาจาก CPU ล่ะ ทำไง
แบบว่าอยากได้ gen 5.0 อะ ก็ไปแชร์มาจาก 16 สิ
ผังและ อธิบายห้าดาวเลยครับ อธิบายจากลุงโอ พร้อมผังเห้นภาพ
ปัญหานี้ ก็คือปัญหาเจนนี้ ข่าว zen6 ที่จะปรับปรุง แกนตัวชิพควบคุม io die
ใน zen6 นะครับที่ได้ยินมาคร่าวๆๆ
Comment
Post
Cancel
คิม
OverclockZone Member
Join Date:
14 Oct 2006
Posts:
10019
Share
Tweet
#1118
15 Jul 2025, 23:38:39
Originally posted by
micronz
View Post
gen4 ไม่เกี่ยวมะลุงคิม แบบนี้ m2 pci e 4.0 พอ
ผมยังใช้ m2 pci-e 3.0 อยู่เลยครับลุง เน้นปริมาณไม่ค่อยเน้นคุณภาพ ยังไม่เคยเห็นเกมส์ไหนมันต้องการอัตราการโหลดเร็วเวอร์เลยครับ(ถ้ามีแนะนำด้วยครับ ว่าจะไปเทสดู) เอาแค่ SSD SATA3 ก็ว่าพอใจแล้วฮะ
Comment
Post
Cancel
micronz
OverclockZone Member
Join Date:
27 Aug 2010
Posts:
21591
Share
Tweet
#1119
Yesterday, 00:09:17
Originally posted by
คิม
View Post
ผมยังใช้ m2 pci-e 3.0 อยู่เลยครับลุง เน้นปริมาณไม่ค่อยเน้นคุณภาพ ยังไม่เคยเห็นเกมส์ไหนมันต้องการอัตราการโหลดเร็วเวอร์เลยครับ(ถ้ามีแนะนำด้วยครับ ว่าจะไปเทสดู) เอาแค่ SSD SATA3 ก็ว่าพอใจแล้วฮะ
ใช่คอม เอาแบบพอเพียง เพียงพอตามเทค ทุกย่างก้าว นี่ไม่ไหวครับ
ไหนจะมือถือ ดุด ทรัพย์ ขยะอิเลคโทรนิคส์ อีกยุคนี้ เรา สมาร็ทโฟน คนละ 2-3 เครื่อง จน เลย
Comment
Post
Cancel
คิม
OverclockZone Member
Join Date:
14 Oct 2006
Posts:
10019
Share
Tweet
#1120
Yesterday, 02:05:37
Originally posted by
micronz
View Post
ใช่คอม เอาแบบพอเพียง เพียงพอตามเทค ทุกย่างก้าว นี่ไม่ไหวครับ
ไหนจะมือถือ ดุด ทรัพย์ ขยะอิเลคโทรนิคส์ อีกยุคนี้ เรา สมาร็ทโฟน คนละ 2-3 เครื่อง จน เลย
มือถือเด็กสมัยนี้เปลี่ยนกันไวมาก แทบจะปีชนปีเลย เห็นแล้วตกใจจริงๆ ทั้งๆที feature มันต่างกันไม่มากแบบก้าวกระโดดเลย แต่เงินนะสิกระโดดแทน
Comment
Post
Cancel
micronz
OverclockZone Member
Join Date:
27 Aug 2010
Posts:
21591
Share
Tweet
#1121
Yesterday, 02:17:40
Originally posted by
คิม
View Post
มือถือเด็กสมัยนี้เปลี่ยนกันไวมาก แทบจะปีชนปีเลย เห็นแล้วตกใจจริงๆ ทั้งๆที feature มันต่างกันไม่มากแบบก้าวกระโดดเลย แต่เงินนะสิกระโดดแทน
cortex A76 neverdie ครับ ตลาดมือถือ งบ 15000 บาทลงมายังใช้ 32/64 อยุ่เลยครับ
แต่ ใช้งาน 2-3-4 ปีแลวแต่ยี่ห้อ ลอยแพ ไม่อัพเดท หลอกเอาตังค์อีกละ แล้วเรา
ก็ต้องซื้อ ตลาดพีซี มันจะยิ่งใหญ่ได้ยังไงละครับ มือถือ แทบเล้ต หลอกฟันเอาตังค์
เกลี้ยง
Last edited by
micronz
;
Yesterday, 13:52:16
.
Comment
Post
Cancel
dragon_horse
OverclockZone Member
Join Date:
28 Jun 2008
Posts:
7021
Share
Tweet
#1122
Yesterday, 18:29:19
ขอบคุณครับที่กรุณาชี้แนะ

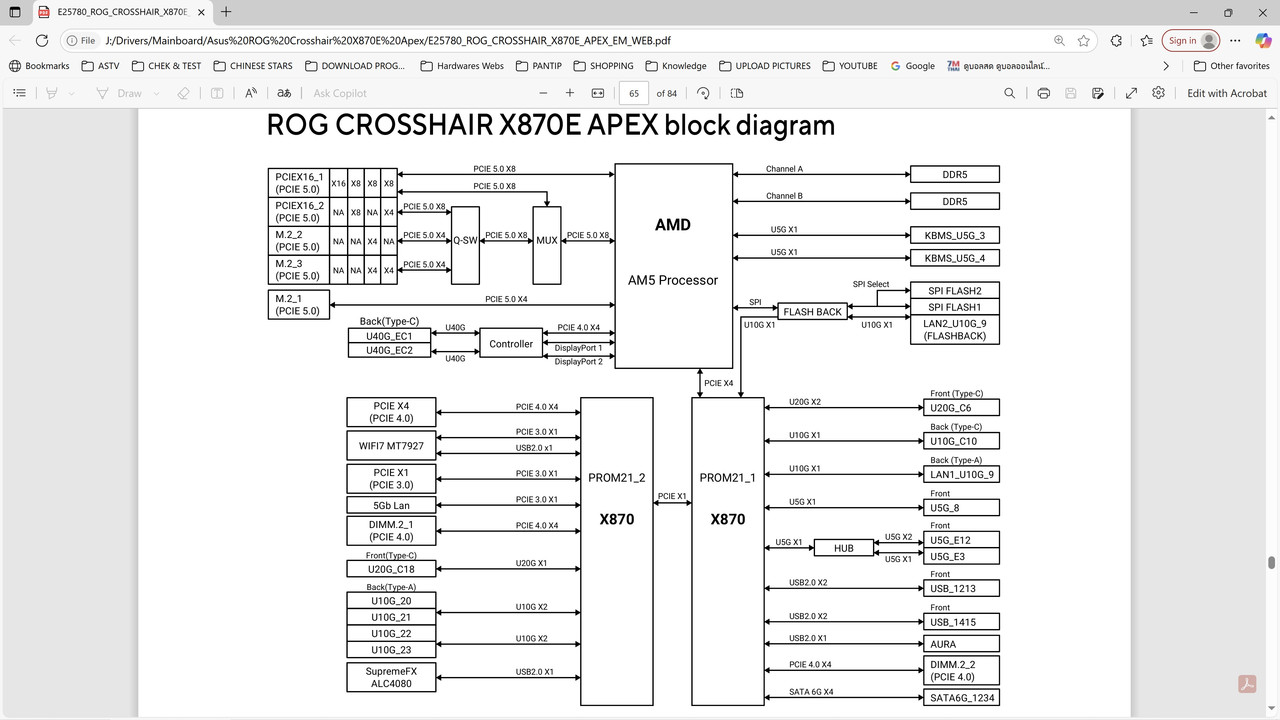

ได้ไปดู chipset diagram ในคู่มือ apex แล้ว ขอบอกตรงๆว่า ไม่รู้เรื่อง...แหะๆ...กรรม
จึงมีคำถามดังนี้
1.ไม่เห็นมีคำว่า m2b_cpu m2c_cpu ใน diagram
2.ไม่ทราบว่า นับเลน 28 อย่างไร และเหลือ 20 เลน อย่างไร
3. สล็อต m.2_1/m.2_2 ที่มาแย่งเลนจาก cpu นั้น แย่งกี่เลน และนับเลนกันอย่างไรครับ
Originally posted by
jonenike
View Post
ต้องย้อนไปที่ chipset diagram เลย ครับ m2b_cpu มีคำว่า cpu ต่อท้ายก็แปลว่าสลอตนี้มันเชื่อมต่อตรงเข้าเลน pcie จาก CPU
ในขณะที่สลอต M.2 ตัวอื่นที่ไม่มีคำว่า cpu ก็ไปวิ่งผ่านชิพเซต
อันนี้คือตัวอย่าง config diagram ของบอร์ด proart x870E จะเห็นว่าเลน pcie จาก CPU มันเหลือใช้ได้แค่ 20 เลน จากทั้งหมด 28
เพราะเอาไป link กับชิพเซตแล้ว 4 , เอาไปใช้กับ usb 4.0 อีก 4
ดังนั้น ก็เหลือ 16 ไว้ใช้กับการ์ดจอ และ 4 เลนสำหรับ M.2 ตัวแรก แล้วถ้าจะใช้ M.2 ตัวที่ 2 ที่เลน
ต้อง
มาจาก CPU ล่ะ ทำไง
แบบว่าอยากได้ gen 5.0 อะ ก็ไปแชร์มาจาก 16 สิ
Last edited by
dragon_horse
;
Yesterday, 18:31:34
.
Comment
Post
Cancel
jonenike
OverclockZone Member
Join Date:
18 Sep 2006
Posts:
2120
Share
Tweet
#1123
Yesterday, 20:18:21
Originally posted by
dragon_horse
View Post
ขอบคุณครับที่กรุณาชี้แนะ
ได้ไปดู chipset diagram ในคู่มือ apex แล้ว ขอบอกตรงๆว่า ไม่รู้เรื่อง...แหะๆ...กรรม
จึงมีคำถามดังนี้
1.ไม่เห็นมีคำว่า m2b_cpu m2c_cpu ใน diagram
2.ไม่ทราบว่า นับเลน 28 อย่างไร และเหลือ 20 เลน อย่างไร
3. สล็อต m.2_1/m.2_2 ที่มาแย่งเลนจาก cpu นั้น แย่งกี่เลน และนับเลนกันอย่างไรครับ
m2b_cpu อันนี้เป็นการเรียกชื่อของบอร์ด gigabyte ครับ ที่ผมบอกว่าเค้าสื่อสารได้ดี ดูก็รู้เลยว่าสลอตนี้เลนมาจากไหน
ส่วน 28 เลน มาจากสเปกของ cpu ryzen ตัวปกติที่ไม่ใช้รหัส G ครับ

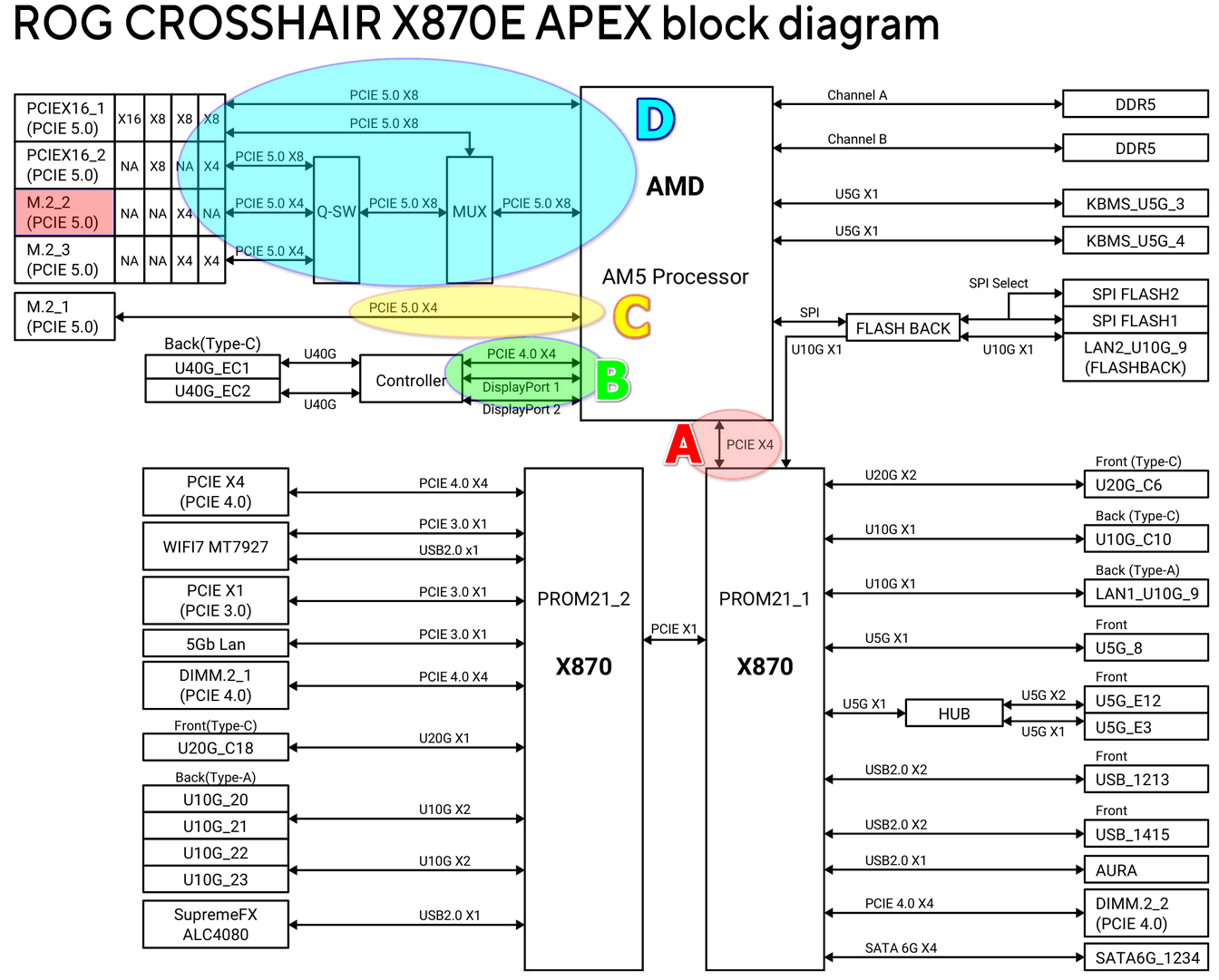

จากรูปก็จะเห็นว่า เสียไปกับจุด A ลิงค์ชิพเซต 4 เลน , B สำหรับ USB4.0 4 เลน , และ C สำหรับ M.2 ตัวแรก 4 เลน สุดท้ายก็เหลือ 16 เลนในส่วน D
สลอต M.2_2 และ M.2_3 อยู่ในส่วน D ที่มี 16 เลน จึงชัดเจนว่า เมื่อใช้สลอตเหล่านี้ การ์ดจอก็ต้องไปวิ่ง x8
Comment
Post
Cancel
micronz
OverclockZone Member
Join Date:
27 Aug 2010
Posts:
21591
Share
Tweet
#1124
Today, 01:23:33
Originally posted by
jonenike
View Post
m2b_cpu อันนี้เป็นการเรียกชื่อของบอร์ด gigabyte ครับ ที่ผมบอกว่าเค้าสื่อสารได้ดี ดูก็รู้เลยว่าสลอตนี้เลนมาจากไหน
ส่วน 28 เลน มาจากสเปกของ cpu ryzen ตัวปกติที่ไม่ใช้รหัส G ครับ
จากรูปก็จะเห็นว่า เสียไปกับจุด A ลิงค์ชิพเซต 4 เลน , B สำหรับ USB4.0 4 เลน , และ C สำหรับ M.2 ตัวแรก 4 เลน สุดท้ายก็เหลือ 16 เลนในส่วน D
สลอต M.2_2 และ M.2_3 อยู่ในส่วน D ที่มี 16 เลน จึงชัดเจนว่า เมื่อใช้สลอตเหล่านี้ การ์ดจอก็ต้องไปวิ่ง x8
ถ้า ใส่ m2 pci E 4.0 นี่จะมีปัญหาเหมือนกันไม้ท่าน
