เรื่อง PSU CPU 8 pin

[osxpro]

ต้องขอรบกวนห้องนี้หน่อยนะครับ ผมไม่รู้จะไปถามห้องไหน ผมก็ใช้ AMD เน๊อะเลยรู้จักแต่ห้องนี้
ผมกำลังจะใช้งาน Linear PSU กับ Mainboard MSI ของผมตามรูปเลยครับ

ผมหาตัวแปลงจาก ATX 24 pin to DC ได้แล้ว โดยจะแปลงไฟหลายๆชุดให้เหลือแค่ป้อนไฟ 19VDC เข้าไป
ก็จะเหลือตรงที่ผมวงสีน้ำเงินเอาไว้ครับ เป็นไฟสำหรับ CPU 8 pin ( 4 pin ไม่ต้องต่อก็ได้)

ข้อแรกคือ ผมไม่รู้จะต่อเป็นไฟจาก Linear PSU ยังไง และกี่โวล์ท
ไม่ทราบว่าใครพอจะมีเบาะแสไหมครับ

[watitta]

Linear PSU เอาไว้ใช้งานด้านเสียงหรือครับ

[osxpro]

Linear PSU เอาไว้ใช้งานด้านเสียงหรือครับ

ใช่ครับ

[watitta]

ถ้าจะเล่น Linear PSU สำหรับ pc จริงๆงบน่าจะสูงมาก
ถ้าเป็นผมจะใช้ switching ดีๆ และใช้ ouput เป็น dac ต่อผ่าน optic เอาน่าจะลด noise ไปได้เยอะพอสมควร

[osxpro]

ในส่วนของเมนบอร์ดผมจะให้ 24 pin จ่ายจาก 19VDC ผ่า่นตัวนี้แปลงนี้ครับ

https://www.aliexpress.com/item/33028101733.html?spm=2114.12010612.8148356.3.59c25099RZkT1z

แต่มาติดตรง 8 pin CPU นี่แหละ ผมไม่แน่ใจว่ามันยังไง
ส่วนตรง VGA PCI Express 6 pin ผมก็ต่อกับ Switching ตัวเดิมนั้นแหละครับ รวมไปถึงพัดลมและ HDD ต่างๆ

ก็มีไฟบนเมนอร์ด จะจ่ายไฟ DC ไม่เอาจาก Switching ครับ กำลังวัตตไม่สูง ดูแล้วไม่แพง
ส่วน DAC ผมต่อ External DAC ตั้งโต๊ะภายนอกอยู่แล้วครับ

- - - Updated - - -

ก็จะมีตัวแปลงตัวนี้อีกตัวที่ผมกำลังดูว่ามันมี 8 pin ของ CPU ไหม?

https://www.aliexpress.com/item/32950156356.html?spm=2114.12010612.8148356.5.59c25099RZkT1z

[watitta]

ในส่วนของเมนบอร์ดผมจะให้ 24 pin จ่ายจาก 19VDC ผ่า่นตัวนี้แปลงนี้ครับ

https://www.aliexpress.com/item/33028101733.html?spm=2114.12010612.8148356.3.59c25099RZkT1z

แต่มาติดตรง 8 pin CPU นี่แหละ ผมไม่แน่ใจว่ามันยังไง
ส่วนตรง VGA PCI Express 6 pin ผมก็ต่อกับ Switching ตัวเดิมนั้นแหละครับ รวมไปถึงพัดลมและ HDD ต่างๆ

ก็มีไฟบนเมนอร์ด จะจ่ายไฟ DC ไม่เอาจาก Switching ครับ กำลังวัตตไม่สูง ดูแล้วไม่แพง
ส่วน DAC ผมต่อ External DAC ตั้งโต๊ะภายนอกอยู่แล้วครับ

- - - Updated - - -

ก็จะมีตัวแปลงตัวนี้อีกตัวที่ผมกำลังดูว่ามันมี 8 pin ของ CPU ไหม?

https://www.aliexpress.com/item/3295...59c25099RZkT1z

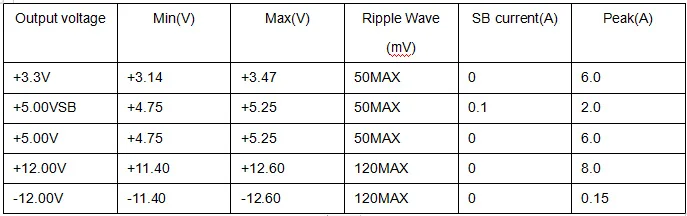

ดูจาก spec แล้ว ripple สูงพอสมควรนะครับจะกลายเป็นว่าไฟแย่กว่าเดิมนะสิ

[osxpro]

ดูจาก spec แล้ว ripple สูงพอสมควรนะครับจะกลายเป็นว่าไฟแย่กว่าเดิมนะสิ

หรือว่าเกิดจากการ generator ไฟออกมา

[osxp]

ตัวที่เอามาใช้นั่นมันเป็น switching ทั้งนั้นเลยนี่ครับ

สู้เอาต้นทางเป็น Switching แล้วปลายทางใช้ Linear Regulator ยังได้ประโยชน์กว่าอีก

ตรง 8pin ก็มีแค่ไฟ +12, 0 แค่นั้น

[osxpro]

ตัวที่เอามาใช้นั่นมันเป็น switching ทั้งนั้นเลยนี่ครับ

สู้เอาต้นทางเป็น Switching แล้วปลายทางใช้ Linear Regulator ยังได้ประโยชน์กว่าอีก

ตรง 8pin ก็มีแค่ไฟ +12, 0 แค่นั้น

ต้นทางเป็น switching ปลายทางเป็น linear reg. ช่วยแนะนำหน่อย คือยัง งงๆ ครับ

[osxp]

ต้นทางเป็น switching ปลายทางเป็น linear reg. ช่วยแนะนำหน่อย คือยัง งงๆ ครับ

ต้นทาง Linear ปลายทางใช้ตัวแปลง Switching ไฟก็ได้ออกมาแบบ switching เผลอๆ จะแย่ว่าใช้ PSU ดีๆ ทั่วไปซะอีก ก็คือสิ่งที่ท่านกำลังคิดจะทำอยู่ครับ


ต้นทาง Switching ก็คือใช้ PSU Switching ทั่วไปที่ไฟสูงกว่า แล้วใช้ Linear Regulator ลดไฟลงมาตามที่ต้องการ ได้ไฟนิ่งเหมือน Linear แต่ประหยัดงบกว่าใช้หม้อแปลง Linear ทั้งระบบ


แต่ถ้าจะลงทุนเพื่อใช้ฟังเพลงจริงๆ ไม่คุ้มหรอกครับ

หาบอร์ดจิ๋วพวก Raspberry Pi , ThinkerBoard แล้วใช้ Linear PSU ยังคุ้มกว่าเยอะ

ลองไปดูกระทู้นี้

https://www.overclockzone.com/forums/showthread.php/3076435-%E0%B8%A1%E0%B8%B2%E0%B8%AA%E0%B8%A3%E0%B9%89%E0%B8%B2%E0%B8%87-Network-Audio-Player-%E0%B8%87%E0%B9%88%E0%B8%B2%E0%B8%A2%E0%B9%86-%E0%B8%94%E0%B9%89%E0%B8%A7%E0%B8%A2-Raspberry-Pi-2-%E0%B8%81%E0%B8%B1%E0%B8%99%E0%B8%84%E0%B8%A3%E0%B8%B1%E0%B8%9A

[osxpro]

ต้นทาง Linear ปลายทางใช้ตัวแปลง Switching ไฟก็ได้ออกมาแบบ switching เผลอๆ จะแย่ว่าใช้ PSU ดีๆ ทั่วไปซะอีก ก็คือสิ่งที่ท่านกำลังคิดจะทำอยู่ครับ


ต้นทาง Switching ก็คือใช้ PSU Switching ทั่วไปที่ไฟสูงกว่า แล้วใช้ Linear Regulator ลดไฟลงมาตามที่ต้องการ ได้ไฟนิ่งเหมือน Linear แต่ประหยัดงบกว่าใช้หม้อแปลง Linear ทั้งระบบ

ก็คิดแบบนี้เหมือนกัน แต่น่าจะต้องพึ่งคนออกแบบวงจร reg สักหน่อย ถ้ามีวงจรก็จะดีเลย
