D.I.Y.ตอน ต่อแอมป์ 40+40 w. ราคาไม่ถึงพัน

[keang]

6922 , E88CC > datasheet

- 6922 = Premium 6DJ8 with heater current reduced from 365ma to 300ma
- 6922 will have a slightly longer lifespan than 6DJ8; in some cases 6922 will last 5-10,000 hours vs 3-4,000 hrs for a 6DJ8


7308 , E188CC > datasheet

- 7308 = 10,000 hour premium 6922 with low microphonics
- Low Noise Reference Quality 7308; recommended especially for phono-stages and high-gain preamps that are sensitive to noise and microphonics

HISTORY :
Life Test = 10,000 hours (Vplate=100V, Iplate=15ma)
Mechanical Quality = Shock and Vibration resistant (uprated over 6922 or CCa)
7308 will probably not last 10,000 hours if Vplate=200-220V

ELECTRICAL DATA:
MAX RATINGS:
Heater voltage 6.3V
Heater current 335mA
Max plate voltage (Plate current = 0ma) 400V
Max operating plate voltage 220V
Max plate dissipation 1.5W
Max plate current 20mA
Max grid voltage -100V

TYPICAL OPERATION: (for 10,000 hour life)
Heater = 6.3
Heater Current = 335ma (range is 318ma - 352ma)
Vplate = 100V
Vgrid = -1.2V
Iplate = 15ma
Rplate = 2650 ohms
Gm = 12500 (Gm under 9000 would be towards end of life)
Mu = 33
Pa Max = 1.5 watts


-----------------------------------------------------


6922 , E88CC inside


6922 Frame Grid (Spanngitter)


6022 Frame Grid (Spanngitter)


Mullard EL34 inside


Visseaux 6V6GT inside

[jinn]

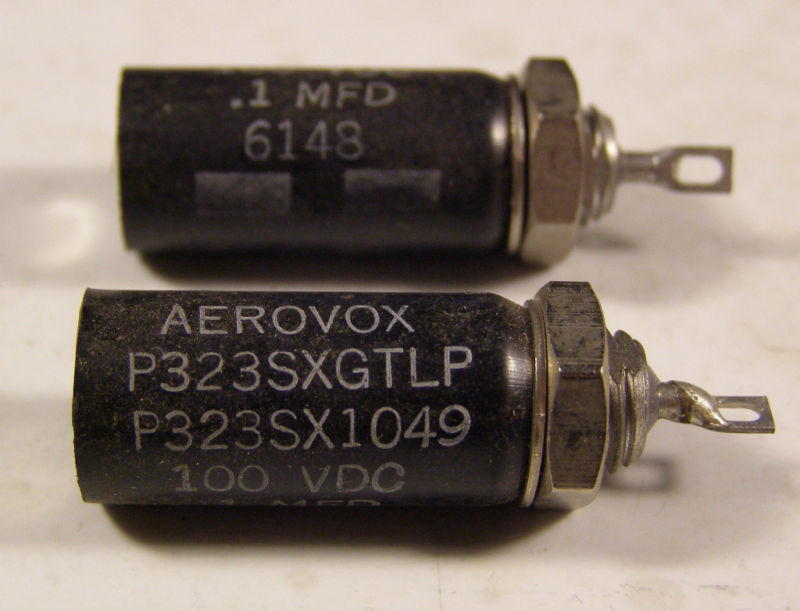

pcb tube bufferใส่Cแบบขันน๊อตได้หรือเปล่า

ไม่ได้ ครับ..... / ถ้าสนใจจะ ทำจริง...จริง...

เด๋ว ผมจัดให้ ...../ กัดปรินซ์ ให้เรียบร้อย ส่งถึงบ้าน... แค่บอกขนาดรูน๊อต.../ ขนาดของตัวc มาครับ จะได้ลงพอดีตัว

แถมขยายรู ใส่ Yamamoto Soundcraft Teflon Tube Socket ให้ด้วยนะ จะบอกให้

ลงเป็น ตัวนี้ยังได้เลย..

[keang]

Yamamoto Soundcraft Teflon Tube Socket << ยังหาที่ซื้อไม่ได้เลยครับ

พูดงี้ ขี่รถมาที่นี่เลย ให้ยืมCไปลอง
ให้กิเลสมันกระจายทั่วๆหน่อย

[YON7848]

ได้มาแล้วหม้อแปลง หลังจากที่สั่งแล้วรอ 8 วัน


ใส่ตัวนี้คร่อมไว้แบบนี้หรือเปล่า


ลองต่อฟังเสียงดูสักหน่อย แต่ทำไมเสียงไม่ออก งง!เลย


หรือว่าลำโพงเสีย เลยลองเปลี่ยนลำโพงดู ก็ไม่ดังเหมือนเดิม


ดูไปดูมา สายสัญญาณเสียบอยู่กับออนบอร์ด แต่ตั้งโปรแกรมให้เสียงออกที่ Sound Card ซึ่งต่ออยู่กับลำโพงอีกชุดที่ไม่ได้เปิด ต่อเองงงเอง พอดีต่อลำโพงไว้ 3 ชุด เลยเลือกเสียงออกผิดอัน เหอๆ


ตอนนี้ดังแล้วครับ แล้วเสียงที่ว่าจี่นี่ ดังกันแค่ไหนครับ ของผมเอาหูไปแนบลำโพงก็ได้ยินเสียงซ่าๆ อยู่
เทียบกับ Edifier S530Dที่ใช้อยู่ s530D เงียบกว่า แฮะ
หรือว่าผมต้องปรับแก้อะไรอีกหรือเปล่าครับ
ตอนนี้อยากได้ Tube Buffer แล้วสิ สวยดี ต้องใช้งบประมาณเท่าไหร่ครับ

ขอบคุณทุกท่านที่ช่วยแนะนำ ทำให้ผมทำมันสำเร็จครับ

[jinn]

เห็นเส้น ม่วง ไหมครับ คือ การลงกราวด์

ส่วนจะลงยังไง.... มันก็แล้วแต่เทคนิคของแต่ละคน ....เคสต่างกัน

ลองศึกษาดูครับ... เทคนิคจะได้...ก็ต่อเมี่อทดลอง / เข้าใจแล้วจะ .....สนุกกับงาน ครับ

......................

ปล. หม้อแปลงราคาเท่าไรครับ...../ มีฝาครอบข้างบน หรือเปล่า ครับ แค่อยากรู้....

[keang]

มีฝาครอบข้างบน หรือเปล่า ครับ แค่อยากรู้....

วางอยู่ข้างๆฐานจอ ทางด้านขวา

เกร็ดเล็กๆ
เคยลองเทียบเสียง ระหว่าง"ใส่กับไม่ใส่ฝาครอบหม้อแปลง"กันบ้างหรือเปล่า


-----------------------------------------------------


ใครทำชิบแอมป์แล้วเจอปัญหาสัญญาณรบกวน เช่น เสียงซ่า ลองอ่านดู

> Shine7.com : GainClone ver 2 - LM3875T with Regulated power supply

UPDATE 10 Sept 2004 :
This GC circuit works fine as long as you don't get high frequency interference. I found out after I placed a DAC on top of this GC, some HF noise is present on the speaker output when the DAC is on. My guess is that the noise comes from the DAC's digital circut, and got coupled into the amp. To solve this problem, I added various HF filters

1. Add a RC filter at input RCA socket, valuse used are 680 ohm and 470pF

2. Add a 220pF capacitor between the + and - signal input pin of LM3875.
3. Add 0.1uF bypass capacitors in parallel to the 100uF power decoupling capacitors.

After adding all these the HF noise is completely gone.

[tiger X-fi]

ซื้อของมาแล้วจดไปอย่างดี...งบจะได้ไม่บานปลาย...กะว่าประหยัดๆ
สรุปแล้วเละเหมือนเดิมไปซื้อ C อะไรมาก็ไม่รู้ (เก่าๆ)ตัว 180 เดี๋ยวถ่ายรูปมาให้ดูครับ
กลับมายังงงอยู่เลย...ซื้อมาได้ไง...เฮ้อ
หลอดเอา 12AT7 เน้นเอาถูกมาลองทำก่อนครับ

[jinn]

เสริมรูป....นิดหน่อย

1. Add a RC filter at input RCA socket, valuse used are 680 ohm and 470pF

2. Add a 220pF capacitor between the + and - signal input pin of LM3875.

3. Add 0.1uF bypass capacitors in parallel to the 100uF power decoupling capacitors.


After adding all these the HF noise is completely gone.

[ManiacMaew]

ซื้อของมาแล้วจดไปอย่างดี...งบจะได้ไม่บานปลาย...กะว่าประหยัดๆ
สรุปแล้วเละเหมือนเดิมไปซื้อ C อะไรมาก็ไม่รู้ (เก่าๆ)ตัว 180 เดี๋ยวถ่ายรูปมาให้ดูครับ
กลับมายังงงอยู่เลย...ซื้อมาได้ไง...เฮ้อ
หลอดเอา 12AT7 เน้นเอาถูกมาลองทำก่อนครับ

55 เป็นเหมือนกัน
วันนี้ตาดีเหลือบไปเจอspargue 30d 10uf/25v หลุดมาตัวเดียวปนอยู่กับอย่างอื่น 15บาทเท่านั้น

[dracoV]

@jinn
น่าสนใจนะ แต่พวกนี้จะมีผลกับสัญญาณโดยตรง โดยเฉพาะความถี่สูง
เพราะงั้นจะใช้ก็ต้องคำนึงถึงไว้ด้วยนิดนึง มันอาจลดทอนคุณภาพสัญญาณได้โดยเฉพาะ 1.

ก็น่าจะใช้เมื่อมีปัญหา มีHF กวนน่ะครับ

[tiger X-fi]

มาแล้วครับ C เก่าๆตัว 180 เฮ้อๆๆ

ตกลงตัวนี้มันเป็นอะไรกันแน่ PI filter หรือC ค่า .1 200

Let me take the long way to an explanation. One TCJer wrote to me saying that I had overplayed the role of power-supply noise in an OTL amplifier, that although the normal bridge rectifier feeding two large power supply reservoir capacitors did make a lot of nasty noise, using a choke-based pi-filter on both the positive and negative power supply rail would fix everything.

http://www.tubecad.com/2007/11/blog0124.htm

[YON7848]

ปล. หม้อแปลงราคาเท่าไรครับ...../ มีฝาครอบข้างบน หรือเปล่า ครับ แค่อยากรู้....

หม้อแปลงผมสั่งพันที่แสงทอง ครับเนื่องจากใกล้บ้าน ราคาื 1,600
มีฝาครอบเป็นเหล็กให้ 1 แผ่น พลาสติก 2 แผ่น น็อตยึด 1 ตัว

[berryzlove]

ขนาดไม่เท่ากันเลย เฮะ
ตัวนึงเตี้ยล่ำ อีก ตัวสูงตัน

[best1147]

รบกวนหน่อยครับ ท่านได้รับฝากซือ้หม้อแปลงให้หน่อยครับ

กำลังหา 12 0 12 5a+
15 0 12 5a+

[keang]

ตกลงตัวนี้มันเป็นอะไรกันแน่ PI filter หรือC ค่า .1 200

ไม่ใช่อุปกรณ์ประเภทPI FilterหรือCฟีดทรู

Cยี่ห้อSangamo ค่า0.1uF 200v ตัวถังแบบChassis Mount
ขาที่โผล่มาขานึงคือขาบวก / ตัวบอดี้ที่ใช้ขันน๊อตยึดคือขาลบ ใช้สำหรับภาคจ่ายไฟ ตัวCจะขันน๊อตยึดกับตัวถังเครื่องหรือกราวน์

ตัวแบบนี้มีทั้งแบบเป็นPaper in Oil และแบบธรรมดา อยากรู้ว่าเป็นแบบไหนต้องดูโค๊ดรุ่นแล้วเปิดดาต้าชีทดูรายละเอียด
