D.I.Y.ตอน ต่อแอมป์ 40+40 w. ราคาไม่ถึงพัน

[tiger X-fi]

มาช่วยเดามั่วหาอาการ

-แก้ค่ารึเปล่า R2 (rที่ต่อinput ลงกราวน์) ตามรูปตัวจริงใช้ 0814 =81kohm schematicที่คุณเสือโพสไว้คู่กัน เขาใช้ 22k

-Ci (cสีดำ ที่ต่อลงกราวน์) ลองย้ายจุดที่ลงกราวน์ดให้ไปใกล้ ground input มาขึ้น R2ก็ด้วย
ให้พวกกราวน์ ของลูปไฟ สักต่ำมันไปอยู่ใกล้ๆ เหมือนรูปนี้ที่คุยกันมาก่อน

เขาแยก จุดร่วมกราวน์ input filterของinput feedbackไว้ชุดหนึ่ง
ของoutput power zobel filterขาออก ไว้อีกชุด

ทฤษเดาล้วนๆ อาจจะอย่างอื่นก็ได้ ตามหากันต่อไป

R2 Rf ผมใช้ 20K ครับ
เดี๋ยวว่าจะลอง ตัดกราวน์ชุดไฟ กับชุด PCB ออกจากกันดู
ว่าจะทำ..สงสัยไม่ได้ทำแล้ว ระยะจี่ เริ่มน้อยลงแล้ว ต้องต่ำกว่าฟุตแล้วถึงจะได้ยิน
(เปิดโวลุ่มแอมป์สุด...โวลุ่มวินโดว์สุด...ไม่เปิดเพล์เยอร์)

[jinn]

ถ้ามีโอกาสไปกัดเมื่อไร ได้มาจะจับยัดมือคุณเสือกับคุณอาร์ทด้วย

ครับ สวัสดีครับ ผมชื่อยินดี ไม่มีปัญหา.....

[tiger X-fi]

ถ้ามีโอกาสไปกัดเมื่อไร ได้มาจะจับยัดมือคุณเสือกับคุณอาร์ทด้วย

ขอบคุณไว้ก่อนเลยครับ.....

เปลี่ยนลง PCB แล้ว ...ความรกก็ยังเหมือนเดิม


เห็นสตากราวน์แล้วเลยอยกทำบ้าง เอาซะหน่อย ทองแดงไม่มีเอาทองเหลืองใช้ไปก่อน


ไอเดีย...เปลี่ยน C เอ้าพุท แค่นี้ก็พอครับ ...เดี๋ยววิธีทำลง PCB ไว้ด้านนอกค่อยว่ากันอีกที
(ไว้ด้านนอก ก็ต้องทำกล่องครอบ) แต่น่าจะพอเป็นไอเดีย ดัดแปลงได้แล้วนะครับ


จดอะไหล่ไว้ก่อน....เผื่อได้ไปเที่ยวบ้านหม้อ

ชุดไฟ
หม้อแปลง 35 0 35 12 0 /3A 1 ลูก
C 6800/60v 2 ตัว
C 0.1 2 ตัว
R 1K/1W 2 ตัว
R 2.2K/2W 2 ตัว(เผื่อๆ)
--------
ชุดหลอด
12Ax7 น่าจะถูกหน่อย
R 10K/ 1W 2 ตัว
R 10K/ 1/4W 2 ตัว
R 100K/ 1/4W 2 ตัว
R 250 / 1/4W 2 ตัว
C 0.47/60v+ 2 ตัว
Terminal Blocks 3 ขา 2ตัว 2 ขา 3ตัว
(เกรนขยายมันพอทำแอมป์หูฟังได้มั๊ยครับ ได้เอาท้ายเครื่อง 3.5 มาด้วยครับ)

[keang]

> tda2050.lay


----------------------------------------

เห็นขาไอซีแล้วน่าตัดมาทำจั๊มเปอร์จริงๆ

[carbon_za]

[/QUOTE]

Rubycon รุ่นนี้เสียงเป็นไงบ้างครับ ผมมีอยู่แต่เป็นค่าหลัก 10-100uf โวลล์สูงสำหรับพวกทำแอมป์หลอด ขี้เกรียจเอามาเทสตัวมันใหญ่เลยไม่อยากเอามาใส่วงจรโวลล์น้อยๆ บ้านพ่อผมมีเยอะเลยแต่ก่อนทำแอมป์หลอดกลางแจ้งเก่าเก็บมีเป็นเข่งๆ เลยแต่มันถูกใช้งานมาแล้วอ่ะครับ

[tiger X-fi]

Rubycon รุ่นนี้เสียงเป็นไงบ้างครับ ผมมีอยู่แต่เป็นค่าหลัก 10-100uf โวลล์สูงสำหรับพวกทำแอมป์หลอด ขี้เกรียจเอามาเทสตัวมันใหญ่เลยไม่อยากเอามาใส่วงจรโวลล์น้อยๆ บ้านพ่อผมมีเยอะเลยแต่ก่อนทำแอมป์หลอดกลางแจ้งเก่าเก็บมีเป็นเข่งๆ เลยแต่มันถูกใช้งานมาแล้วอ่ะครับ

ไม่เคยจับลองเสียงจริงจังๆเลยครับ....
รอข้างบน........555+

เห็นขาไอซีแล้วน่าตัดมาทำจั๊มเปอร์จริงๆ

ชุบทองสวยเลย...สีสวยอย่างกับทองคำเปลวเลย(แท้)
(ทองคำเปลวมีแบบทองคำแท้กับไม่แท้ครับ)

[jinn]

เอาเจ้าแดงมาลงใหม่ ดูเบสมีเนื้อมีหนังดี สำหรับเพลง เดี๋ยวแม่จิดุ / ตั๊กแตน ชลดา โดยเฉพาะ

M Cap พี่โก้ ไม่ค่อยชอบ / ผมจัด เฮียสีฟ้าClarity Cap px2.2 uF ให้ก็แล้วกัน....ไม่ขวางหู ขวางตา ฮิ..ฮิ





PHIL COLLINS - IN THE AIR TONIGHT REMIX

>>ตึ๊บ......ตึ๊บ...........<<

[YON7848]

อยากทำบ้างอันนี้ รอให้แอมป์เสร็จก่อน ค่อยว่าอีกที
เดี๋ยวแม่จิดุ นี่เปิดเพลงมามันเงียบดีแท้ เสียงนักร้องชัดๆเจนเลย
ผมชอบฟังกับ Edifier S530D
วันนี้บ่าย จะไปเอาหม้อแปลงที่แสงทองมาต่อแอมป์ จะได้ฟัง หรือจะได้พังหนอ

[keang]

สตอคอะหลั่ยเยอะจริงๆ

พวกวงจรหลอด ผมชอบแนวเสียงของMultiCap รุ่นRTXกับHovland
- MultiCap รุ่นRTX ตัวนี้สเกลเสียงใหญ่ดี แนวเสียงกลางๆ ไม่เน้นช่วงไหนเป็นพิเศษ
- Hovland สเกลเสียงใหญ่พอๆกับRTX เสียงกลางอิ่มหนาแต่มีรายละเอียด
ทั้ง2ตัวให้รายละเอียดกับมิติเวทีเสียงดีพอๆกัน อาจจะมีกว้างลึกต่างกันนิดหน่อย การเรียงตำแหน่งชิ้นดนตรีดี

pcb tube bufferใส่Cแบบขันน๊อตได้หรือเปล่า


----------------------------------------------------------

มีใครสนใจฮาดไวร์ตัวนี้กันมั๊ย
ผมคงใช้หลอดตระกูล6v เบอร์7308ของGold Aero แต่ตอนทำเสร็จคงเทส+เบิร์นด้วยphilips miniwatt เบอร์7dj8

(เกนขยายมันพอทำแอมป์หูฟังได้มั๊ยครับ ได้เอาท้ายเครื่อง 3.5 มาด้วยครับ)

ถ้ามันเป็นbufferจริง เกนขยายเท่ากับ1(ไม่มีเกนขยาย)ครับ

จดอะไหล่ไว้ก่อน....เผื่อได้ไปเที่ยวบ้านหม้อ
12Ax7 น่าจะถูกหน่อย
R 10K/ 1W 2 ตัว
R 10K/ 1/4W 2 ตัว
R 100K/ 1/4W 2 ตัว
R 250 / 1/4W 2 ตัว
C 0.47/60v+ 2 ตัว
Terminal Blocks 3 ขา 2ตัว 2 ขา 3ตัว

ซอคเกทหลอด ถ้างบพอไหว ของCMCตัวเทฟลอนน่าใช้น่ะ
- Teflon Tube Socket

- Ceramic Tube Socket

- Bakelite Tube Socket



แต่ถ้าเรื่องเงินไม่ใช่ปัญหา ของYamamoto Soundcraft Teflon Tube Socketน่าสนใจมากๆ


About the Yamamoto contact pin material:

All contact pins are made of a solid blocks of bronze, and are nickel free. They are CNC machined to get the shape they have. With the Noval sockets, this needs a CNC machine that can also do parts for watches!

Contact bronze is a special alloy of mainly copper and zinc, and it is superior to any other contact Material. It can only be tooled on CNC machines, so is not used in commercial devices.

The pins can be taken apart for cleaning or adjusting the pulling force. Also with the very fine made 9 pin miniature socket.

[jinn]

เล็งไว้......ก่อน ค่อย....ค่อย.... สะสม

........................................................

ตัวนี้น่าสน......นะนี่

Obbligato Premium Film Oil Caps

Verdict: 9,5



.....................................



1 JENSEN PIO COPPER FOIL
2 MUNDORF SILVER / OIL
3 RUSSIAN PIO
4 MIT MULTICAP รุ่น RTX (รุ่น TOP ของ MIT)
http://www.partsconnexion.com/capaci...ticap_rtx.html

.......................................................................................................

Clarity Cap PX MKP 250VDC ? 5% tolerance



Verdict: 7,5

.............................................................................................................

Capacitor Test

http://www.humblehomemadehifi.com/Cap.html

[keang]

ไฟจุดไส้หลอด ลองเอาRTX 1uF 400vไปใส่ดูสิ
( ConneXion น่าจะเป็นRTXล็อทสุดท้ายของเค้าแล้วมั้ง )

วงจรไส้หลอดในเครื่องที่ผมใช้ เคยลองCอยู่3ตัว
- ReelCap Teflon 1uF 200v
- SiderealKaps 1uF 200v
- MultiCap RTX 1uF 400v (สมัยนั้นที่สิงคโปร์มีขายแต่รุ่น400v)
ของเดิมใส่SiderealKapsไว้
พอได้ReelCapมาก็ลองเทียบเสียง ลองใช้ได้ทิตย์นึงก็ถอดออก กลับไปใช้SiderealKapsเหมือนเดิม
สุดท้ายมาได้MultiCap RTXจากสิงคโปร์ ทีนี้ใส่ยาวเลย

แต่Cเอ้าท์พุท ลองมาหลายยี่ห้อก็ยังไม่ใช่อยู่ดี ยังงัยก็ยังเป็นSiderealKaps 5uF 200v
ไม่ใช่ว่ามันดีที่สุด มีหลายตัวที่ดีกว่ามันเยอะแยะ เด่นตรงนู้นบ้างตรงนี้บ้าง แต่ถ้าพูดถึงองค์ประกอบเสียง+มิติเวทีเสียงมันให้ได้ลงตัวกว่าตัวอื่น

[jinn]

ในไทย RTX 1uF 400v / จะมีไหม ...นี่ / อยากลองอยู่เหมือนกัน... ครับ
.................................................................................

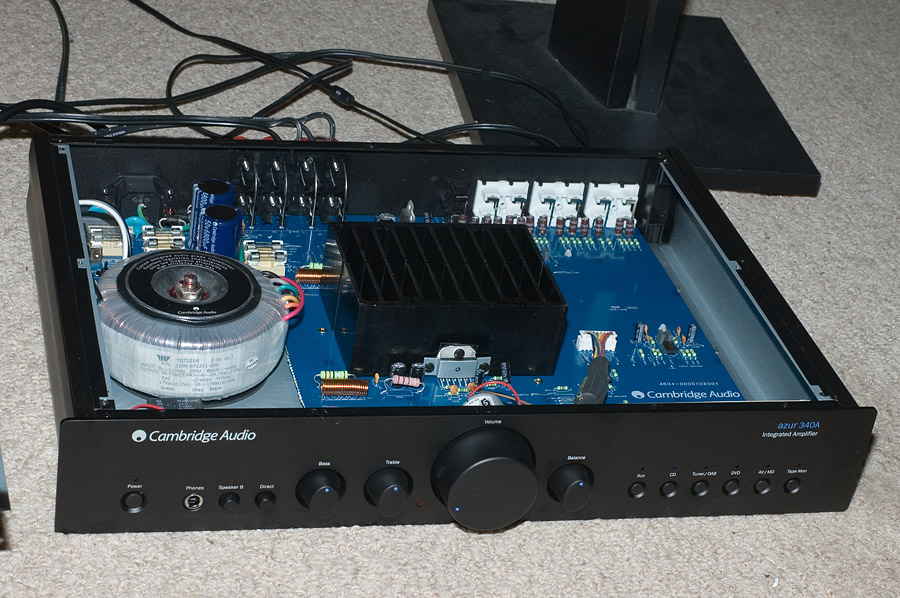

ใครเคย...heat sink แบบนี้ บ้าง.....ใส่ได้ 2 ฝั่ง / จะหามาลองเล่นดู....ครับ



link>>

http://www.froop.com/photo/20060223/

[tiger X-fi]

heat sink 2 ตัว มาวางชนกันครับ

[keang]

> The Homebrew 6DJ8 Single Tube Headphone Project
Saturday, May 23, 2009

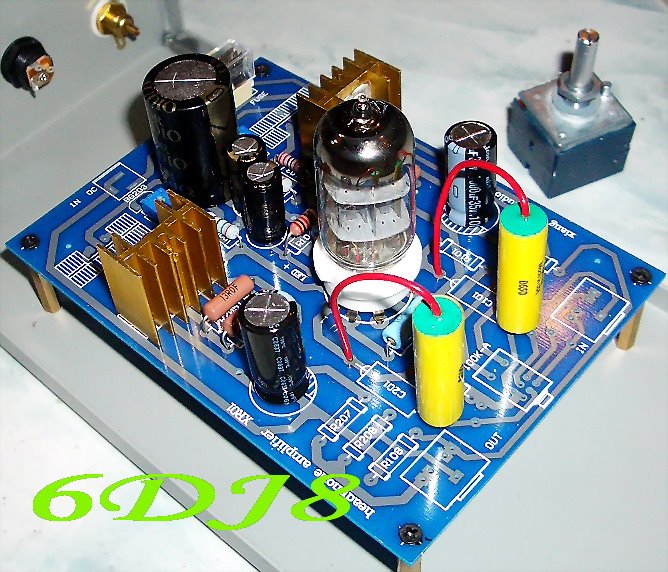

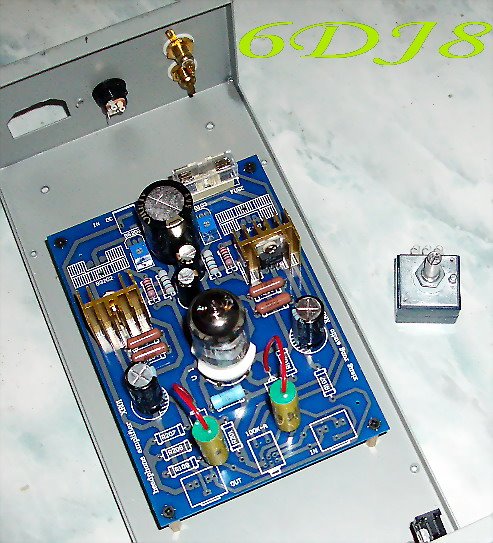

6DJ8 Single Tube Headphone

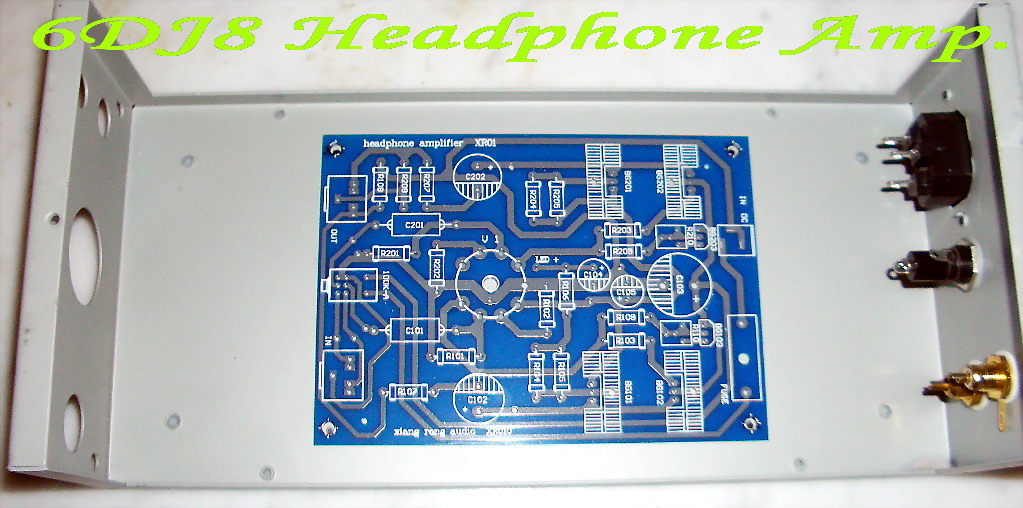

New beginnings, I am embarking on the construction of a 6DJ8 Single tube headphone amplifier and will during the course of construction add photos and description on the work and components. This is a tube hybrid amplifier. The first set of photos are of the cabinet and the pcb board being measured and prepared for mounting to the cabinet. the cabinet is lovely DIY cabinet called "Oceania" which is designed for headphone amplifier projects. The power for the pcb is 24V DC (low voltage) and on board regulation is accomplished by the LM317 (in my case I have upgraded to Linear Technology LT-1085). The volume use in this instance is a Blue Alps 2 x 100K A pot.



The power supply used will be a 24 V switching power supply and will be outboard and not housed in the same cabinet.





Components
Tube :
NIB NOS Tungsram 6DJ8

Regulators :
LM-317 - Replaced with Linear Technology LT-1085

FET, MOS-FET :
2SK117 x 2 : Field Effect Transistor Silicon N Channel Junction Type Low Noise Audio Amplifier
2SK310 x 2 : 2SK310 Silicon N-Channel MOS FET (High Speed Power Switching)

Resistors : Dale Vishay & Tokyo Ko-on
10 ohms x 2
13 ohms x 2
15 ohms x 2
35 ohms x 2
100 ohms x 2
220 ohms x 2
2K ohm x 1
2.2K ohms x 2
1M Ohms x 2 (1watt)
VR - Blue Alps 2 x 100K A
On board VR 2 x 1K ohms Bourns
Fuse (pcb mount) Silver plated contacts

Capacitors :
Musicap "Hovland" 0.1uF PP x 2
220uF x 2 Black Gate 16V
1000uF Elna "For Audio" 50V
1000uF Nichicon 35V

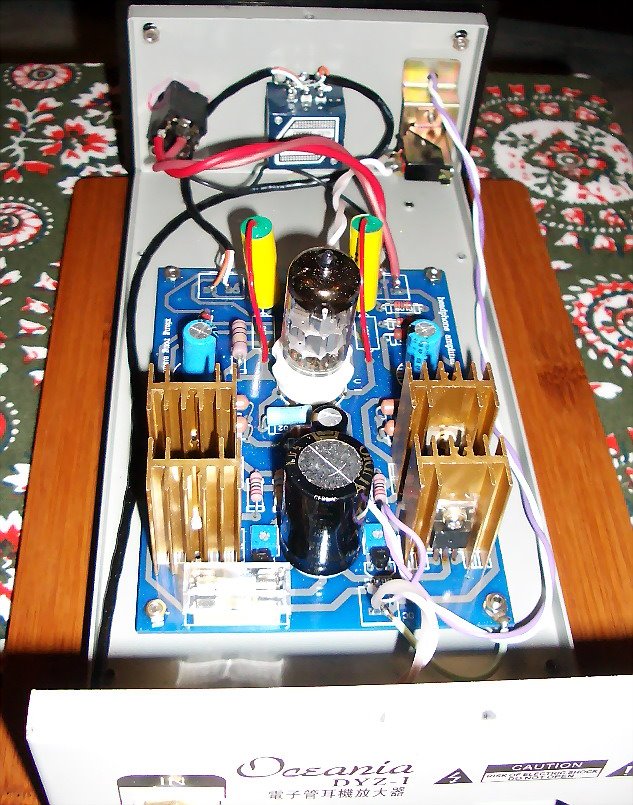

The Finished Project :
I finally finished the project on 26th June, 2009 and here are the photos of the completed single tube 6DJ8 headphone amplifier which is up and running and using a NOS Tungsram tube

The heatsinks were replaced on the FET's and regulators with larger ones, the amp does not run too warm and is quite cool. One drawback is the LED configuration (refer to the circuit diagram), this is a bad design to be taking voltage for the LED from this location as it does cause oscillation when powering up the amplifier and you "Must" not plug in the headphones as you will hear a high pitched whinning sound. Only when the LED is fully lit and the circuit becomes stabilized should you plug in the headphones. The designer should rethink about the LED issue! I am using an off the shelf 24V DC (2amp) switching mode power supply which is available everywhere (ebay) and it is very quiet, the supply is not housed in the same cabinet and is external to the unit to minimize on any further noise. Of course you may choose to use a linear supply if you wish.

Dynamics and transients are extremely good, bass impact is extremely good and mids-highs are well balance with high resolution. The NIB NOS 6DJ8 from Tungsram is an extremely high resolve tube and well suited to the amplifier. The sound stage is extremely deep and location of musical instruments is very precise. I expect things to further improve as the Hoviland "Musicaps" begin to burn in, since I have currently about 50 hours of time on the amp. One can hear the changes each time, the bass appears to be becoming tighter and better controlled.

The Linear Technology LT-1085 regulators will be a night and day difference over the original LM-317 regulators and my advice is not to skimp on these regulators and change them to the Linear Technology regulators! You will have a much faster amp and the difference is stunning to say the least.

I have used Musicap "Hovland" 0.1uF PP x 2 caps. as I have found that these give the warm SQ that I want from this tube. Other caps used ar Black Gates and Nichicon, you must experiment with caps as these will alter the SQ signature of the sound. Overall, it is a very quiet amp and audio qulaity is very good once completely warmed up. The circuit board can be found on ebay and sells for about US$8.00.

I have received enquires about the cabinet and volume knob, the cabinet is off the shelf made for headphone amplifiers and can be found on ebay, whilst the Goncalo Alves Wooden 1/4 gloss finish knob is a custom turned knob and is a once off item.


---------------------------------------------------------------


> Indeed 6N11 Tube Class A Headphone Amplifier Vs. Qinpu Q1 + Indeed L-top 6N3 Buffer Amplifier
Sunday, March 15, 2009

Indeed Hi Fi Labs 6N11 Tube Class A Headphone Amplifier


The review is a double review between the Indeed 6N11 Tube Class A Headphone Amplifier Versus the Qinpu Q1 + Indeed L-top 6N3 Buffer Amplifier combo. First off the Indeed Hi Fi Labs 6N11 Headphone amplifier is a Hybrid amplifier using a Chinese military grade class tube, if you see a J on any Chinese tube it means that this is military grade. The indeed amplifier is a combo of the 6N11 tube and the IRF63o Mosfet. There are no op. amps in the chain. Regulation is accomplished by way of a LM317 and what immediately comes to mind is the replacement of this item with a higher grade equivalent from Linear Technologies (a possible note for upgrade in the future). The design is a cute design and what I would call an open board, with only two clear acrylic covers for the top and bottom. The workmanship of the boards is very good and the class of components used is also good employing nichicon caps and dale resistors.

Below is the circuit of the 6N11 tube amplifier (with permission from Indeed):


The power supply for the 6N11 tbe amplifier is a seperate switching supply supply with an output of 24 Volts rated at 2A and a ferrite choke on the output cable for removal of noise. During operation of the amplifier, the supply ran warm but was not hot. The power cord is detachable, so those who like to play around with power cords can do so, I did not change the power cord for the purpose of this evaluation since the power cord on the Qinpu Q1 is fixed and not detachable which is a pity! The mini audio pot appears to be either a alps or matsushita audio grade pot and I did not detect any imbalances to channels at various levels.

The circuit diagram resembles one drawn by Sijosae, first shown by this Korean on headwize/zerosoft some time ago.

The outlook of the Indeed 6N11 is quite cute and in some ways reminds me of the Earmax although the outlook is different, the size is somewhat similar. It would be nice to have a review of the Indeed versus the Earmax but this is not possible as I do not have the latter anymore. But from my memory, the Earmax would probably still win hands down.

Okay, here are the general manufacturer's specs.:
In Put Power: DC24V 400mA
Input Sensitivity:50mV
Input Impedance: 100KOhm
Out-Put Impedance:16~600 Ohm
Dynamic range: 84.6dBA((300 ohm) 89.8dBA(33 ohm)
Gain:20dB
Frequency response:10Hz-60KHz +/- 0.25dB
Minimum THD: 0.016%(300 ohm) 0.45%(13 ohm)
Signal/Noise Ratio >90dB
Transformers AC100V ~AC240V\50~60Hz 1.8A

As for tube rolling, 6DJ8/6922/ECC88 are fully suitable for replacement for differences in musical taste. The JAN-Sylvania 6DJ8 is an very nice tube with good sonic capabilities and would be a nice candidate for this tube amplifier for tube rolling. A version of this 6N11 tube is also produced in the Russia under the designator 6N23P (Russian: 6?23).


Indeed mod

[jinn]

เห็นแล้ว....เกิดไอเดีย ต่อยอด

โดนใจ ชอบของกระจุ๋ม กระจิ๋ม.....
