M.2 Slot มีไว้ทำไม

[khin7710]

เนื่องจากเห็น review ใหม่ๆ MB สมัยนี้จะมี Port M.2 Slot มาให้ด้วย ไม่ทราบว่าหน้าที่โดยตรงของมันคืออะไร
- มันคือ SSD ในรูปแบบหนึ่งใช่หรือไม่ ถ้าใช่มันจะดีกว่าการเชื่อมต่อ SATA หรือไม่
- เพื่อนๆท่านใดใช้ Port นี้แบบใดบ้าง

ขอบคุณครับ

[klong20]

เนื่องจากเห็น review ใหม่ๆ MB สมัยนี้จะมี Port M.2 Slot มาให้ด้วย ไม่ทราบว่าหน้าที่โดยตรงของมันคืออะไร
- มันคือ SSD ในรูปแบบหนึ่งใช่หรือไม่ ถ้าใช่มันจะดีกว่าการเชื่อมต่อ SATA หรือไม่
- เพื่อนๆท่านใดใช้ Port นี้แบบใดบ้าง

ขอบคุณครับ

ท่าน Prime Time ได้อธิบายไว้ โดยละเอียด พร้อม ตัวอย่างในการเปรียบเทียบ
http://www.overclockzone.com/forums/...8%E0%B8%99-M-2

[Prime Time]

เอาไว้เสียบ SSD และการ์ดอื่นๆ (ตอนนี้มีแต่ SSD ทำออกมา)


ผมใช้อยู่ครับ ดูมินิรีวิวได้ที่กระทู้บนครับ

ส่วนรีวิวกำลังทำอยู่อาทิตยสองอาทิตย์คงได้อ่านกันครับ แรงกว่า SSD แบบ SATA ครับ ผมเทียบกับตัวท็อปของตลาดคือ 840 Pro ครับ แต่ท่านต้องเลือกตัวที่เน้นแรงๆ เช่น M.2 PCIe อย่าง M6e นะครับ เพราะถ้าเลือก M.2 SATA ก็ช้าเท่า SATA ครับ

[TWK.]

[khin7710]

ขอบคุณ klong20 , Prime Time , TWK

คุณ TWK นี่เหนียวแน่นจริงๆ อิๆ มาเมื่อไหร่ก็เจอ

ขอรบกวนคุณ Prime Time Slot M.2 แบบ PCIe กับ Sata มันต่างกันไงครับ ผมเห็นที่ติดกับบอร์ดมามันออกแนวรูปแบบเดียวกันหมด
อย่างในรูป เรียกว่า M.2 แบบใด ขอบคุณครับ

[Gumblar]

ตอนนี้มี SATA Express ออกมาแล้วนะครับ

[Prime Time]

ิอธิบายก่อนนะครับ

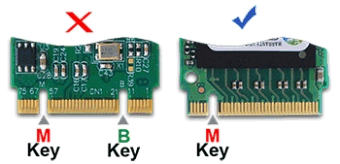

Slot M.2 ที่เป็นที่ใช้กันทั่วไปตอนนี้ จะมี M Key กับ B Key ตามภาพบนนะครับ

อย่าง slot ที่เห็นบนบอร์ดเป็น B Key ครับ


โดยส่วนมาก M Key จะใช้กับ SSD M.2 แบบ PCIe x2 และ SATA

ส่วน B Key จะใช้กับ SSD M.2 แบบ PCIe x4


แต่ชนิตของ SSD M.2 ไม่ได้ขึ้นกับรูปแบบ Connecter ครับ อยู่ที่ตัว SSD ตัวนั้นจะทำมาเป็นอะไร ต้องหาข้อมูลเป็นรายตัวครับ

อย่าง B Key ก็ไม่ได้หมายความว่าจะต้องเป็น SATA ครับ อาจจะเป็น PCIe x2 ก็ได้ ต้องดูเป็นตัวๆ ไปครับ เน้นสเปคที่ผู้ผลิตเขียนมาครับ

เช่น

M.2 SATA
M.2 PCIe x2
M.2 PCIe x4

แล้วทีนี้ ในบางครั้ง M Key มันเสียบกับ Adapter ของ B Key ได้ ถ้าระบบรองรับ

โดยให้เน้นดูที่สเปคของ Board / Adapter ครับ ว่ารองรับอะไร Key ไม่ค่อยมีผลครับ

[khin7710]

ิอธิบายก่อนนะครับ



Slot M.2 ที่เป็นที่ใช้กันทั่วไปตอนนี้ จะมี M Key กับ B Key ตามภาพบนนะครับ

อย่าง slot ที่เห็นบนบอร์ดเป็น B Key ครับ


โดยส่วนมาก M Key จะใช้กับ SSD M.2 แบบ PCIe x2 และ SATA

ส่วน B Key จะใช้กับ SSD M.2 แบบ PCIe x4


แต่ชนิตของ SSD M.2 ไม่ได้ขึ้นกับรูปแบบ Connecter ครับ อยู่ที่ตัว SSD ตัวนั้นจะทำมาเป็นอะไร ต้องหาข้อมูลเป็นรายตัวครับ

อย่าง B Key ก็ไม่ได้หมายความว่าจะต้องเป็น SATA ครับ อาจจะเป็น PCIe x2 ก็ได้ ต้องดูเป็นตัวๆ ไปครับ เน้นสเปคที่ผู้ผลิตเขียนมาครับ

เช่น

M.2 SATA
M.2 PCIe x2
M.2 PCIe x4

แล้วทีนี้ ในบางครั้ง M Key มันเสียบกับ Adapter ของ B Key ได้ ถ้าระบบรองรับ

โดยให้เน้นดูที่สเปคของ Board / Adapter ครับ ว่ารองรับอะไร Key ไม่ค่อยมีผลครับ

ขอบคุณมากครับ แน่นจริงๆ
เวลาเลือกซื้อหาจะได้ไม่ผิดตัว
